Školení georadarů a softwaru GPR

GPR BASIC - příprava zařízení a základy měření

Pro ty, kteří začínají pracovat s GPR nebo si chtějí uspořádat dosavadní praxi.

• Princip georadaru, odrazy a hyperboly a vztah mezi frekvencí, rozlišením a dosahem.
• Příprava zařízení, kontrola enkodéru, volba parametrů a správné vedení profilů.
• Čtení radargramu, základní posouzení kvality a označování pozorovaných anomálií.
• Uložení projektu, popis podmínek měření a příprava základní dokumentace.

GPR ADVANCED - analýza, mapování a zpracování dat

Pro operátory a analytiky, kteří chtějí rozvíjet vícekanálová měření, interpretaci nebo zpracování v používaném prostředí.

• Návrh sítě 3D a vícekanálových přejezdů, kontrola pokrytí a spojování dat.
• Georeferencování, integrace s polohováním a kontrola konzistence souřadnic.
• Volba filtrů, analýza rychlosti a migrace v rozsahu funkcí dostupných v daném programu.
• Časové a hloubkové řezy, prostorová interpretace a příprava výsledků CAD/GIS.

Metoda GPR a plán průzkumu

Od technické otázky přecházíme k plánu měření. Probíráme, jaké informace lze získat z odrazů a které závěry nelze podložit samotným radargramem.

Příprava plánu průzkumu a seznamu pozorování, která je nutné ověřit v terénu.

• Vliv vlastností prostředí a terénních podmínek na čitelnost dat.
• Volba antény, směru profilů a hustoty měření podle hledaných objektů.
• Průzkum terénu, výchozí dokumentace a kritéria kontroly kvality.

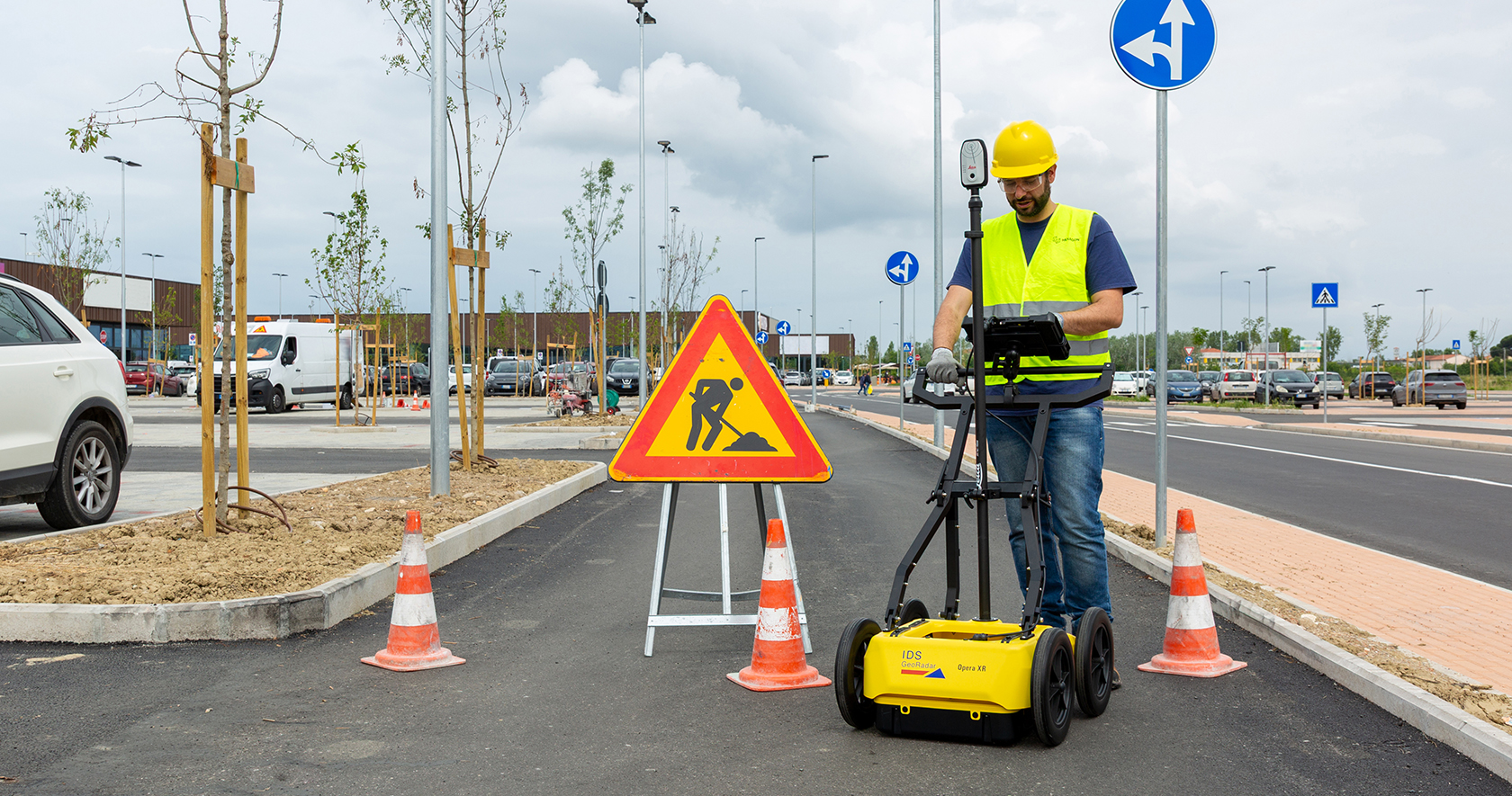

Sběr dat 2D a interpretace na místě

Procvičujeme správné vedení profilů a rozpoznávání situací, kdy je nutné změnit nastavení nebo měření opakovat. Porovnáváme jednotlivé přejezdy s kontrolními profily.

Záznam profilů s popisem podmínek a vyznačením míst vyžadujících další kontrolu.

• Kontrola enkodéru, časového okna a nastavení záznamu.
• Hyperboly, odrazy vrstev, rušení a označování anomálií.
• Odhad hloubky se zohledněním předpokládané rychlosti šíření.

Měřicí sítě, vícekanálové systémy a mapování 3D

Ukazujeme, jak organizace přejezdů ovlivňuje pozdější prostorovou analýzu. Pracujeme na konzistenci projektu od záznamu měřicích pásů až po prohlížení anomálií v několika zobrazeních.

Příprava projektu k interpretaci 3D s popisem zvolených parametrů.

• Plán sítě, směry přejezdů, pokrytí a orientace kanálů.
• Spojování profilů nebo pásů a kontrola chybějících částí souboru.
• Časové řezy, hloubkové řezy a korelace s radargramy.

Polohování GNSS a georeferencování

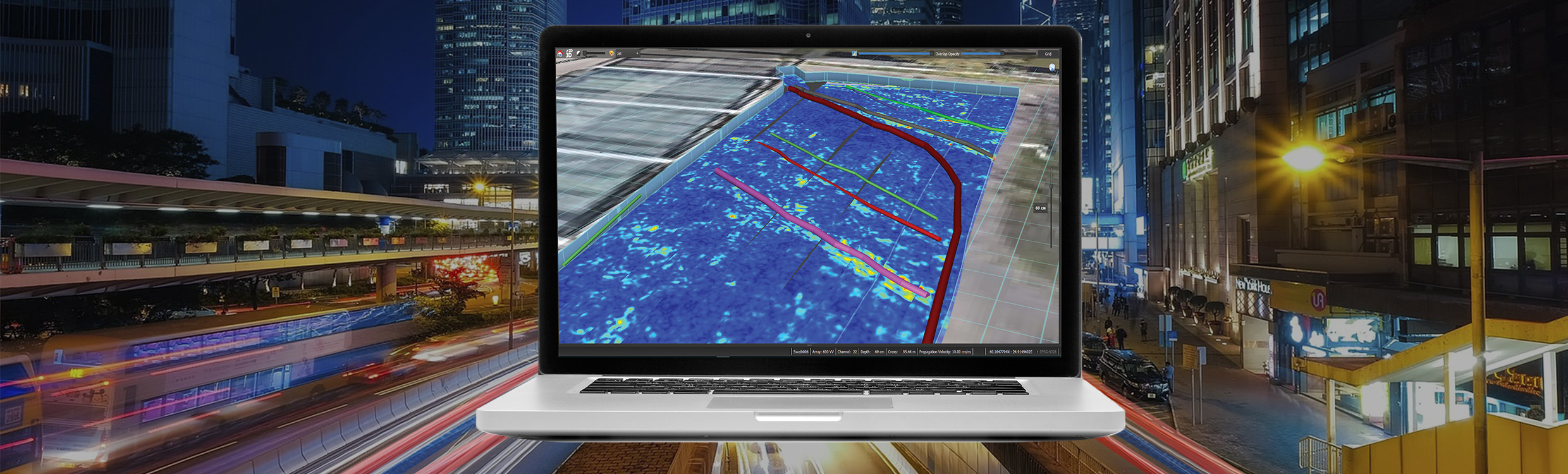

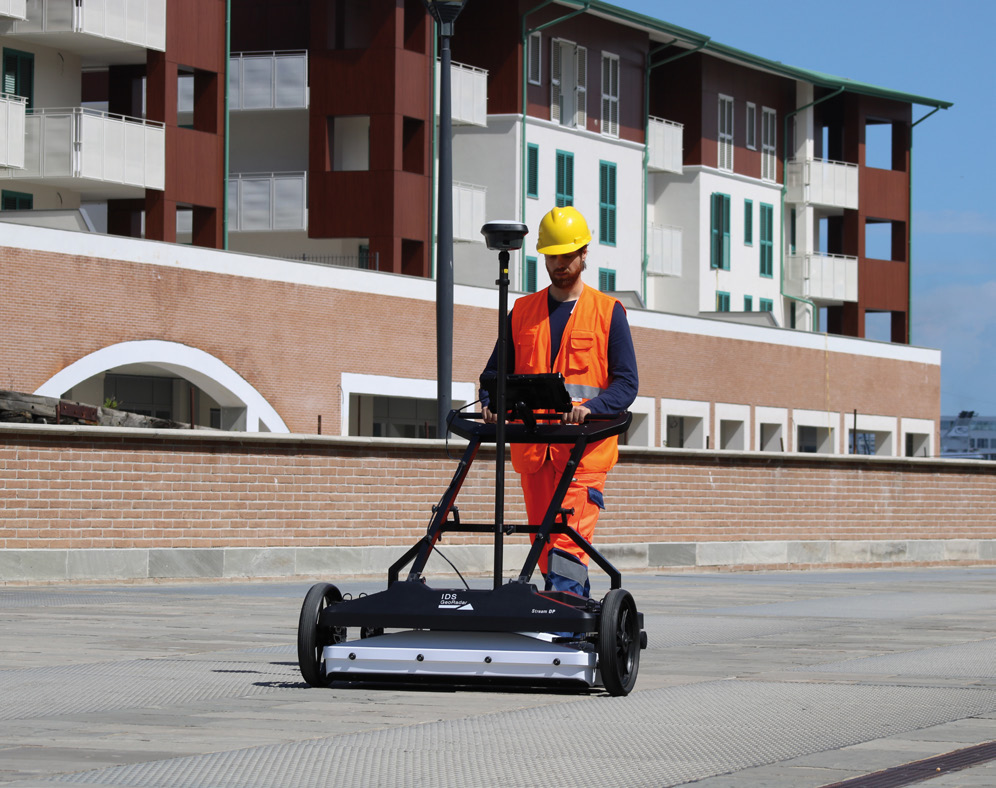

Propojujeme radarová data s informací o poloze, pokud to dohodnutá konfigurace podporuje. Probíráme také práci v místním souřadnicovém systému, když je příjem GNSS obtížný nebo nemožný.

Kontrola georeferencování na bodech a referenčních prvcích v rámci projektu.

• Souřadnicový systém, kvalita polohy a odsazení polohovací antény od GPR.
• Kontrola propojení přejezdu se souřadnicemi a mapovým podkladem.
• Ověření konzistence projektu před předáním dat do CAD/GIS.

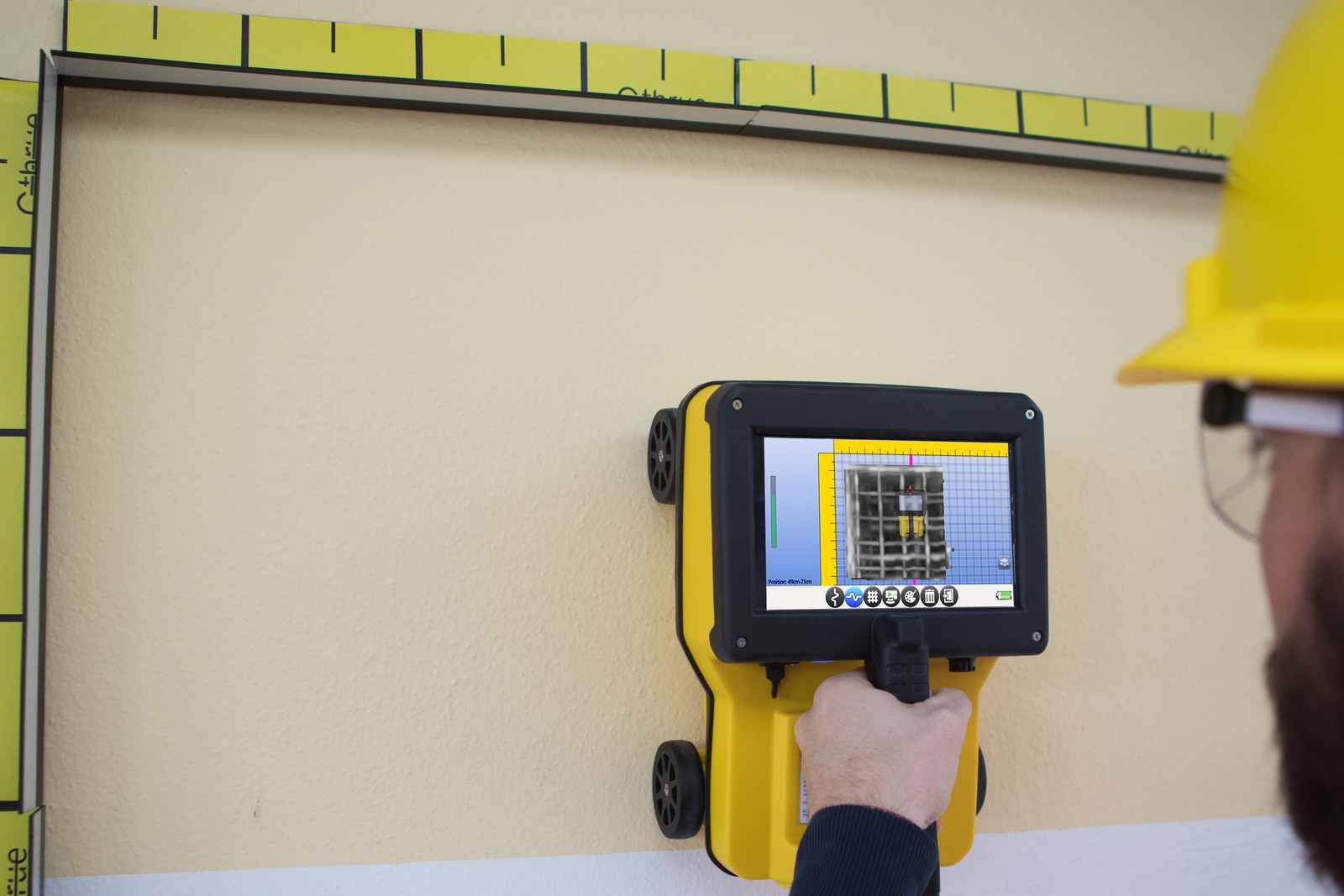

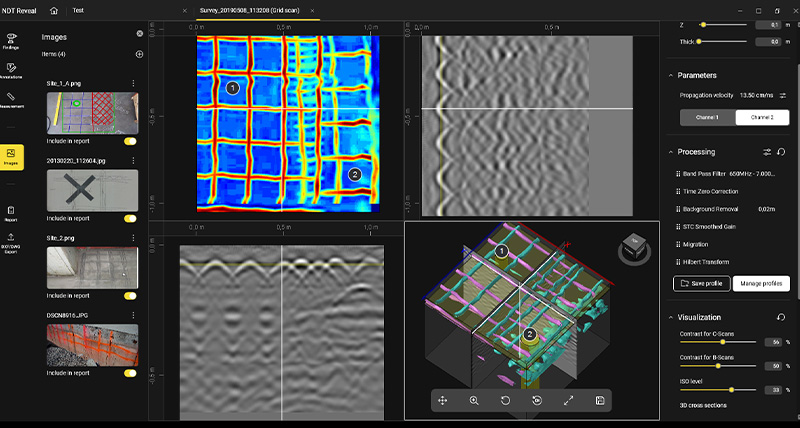

Skenování betonu a dokumentace objektů

Cvičení zahrnují plánování skenů na konstrukčních prvcích a hodnocení odrazů, které mohou odpovídat výztuži, vedení nebo jiným nehomogenitám. Učíme porovnávat pozorování z několika směrů.

Zpracování vzorového skenu bez zaměňování absence odrazu za záruku bezpečného vrtání.

• Liniová měření a sítě a význam orientace antény.
• Označování interpretovaných prvků a propojení skenů s výkresem konstrukce.
• Přehledná dokumentace zkoumané oblasti s vyznačením nejistot a omezení.

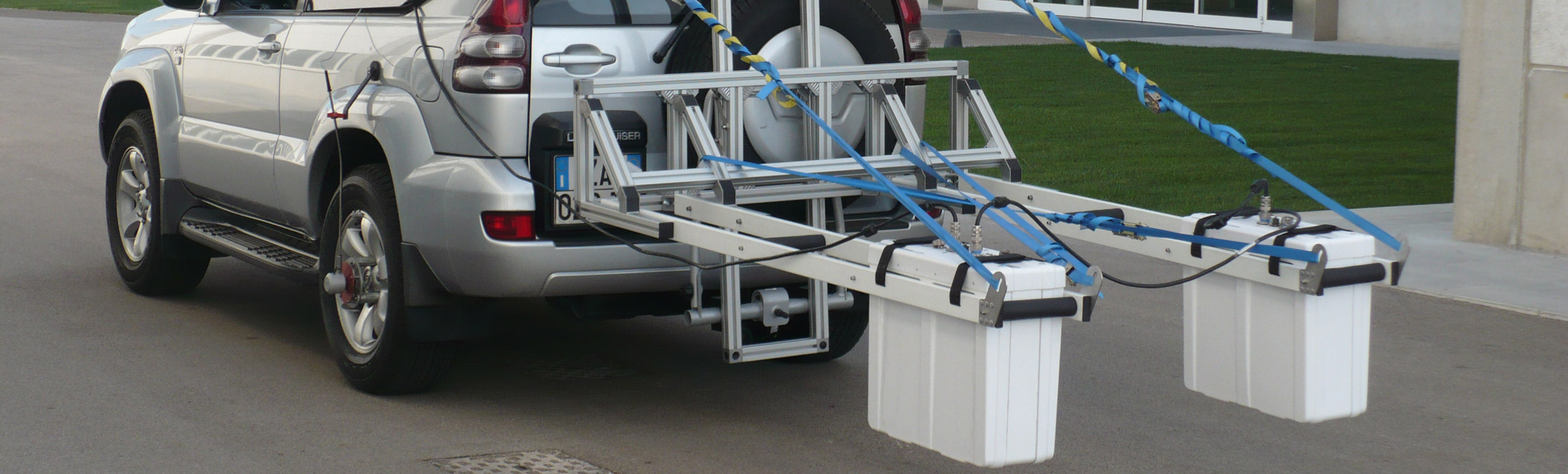

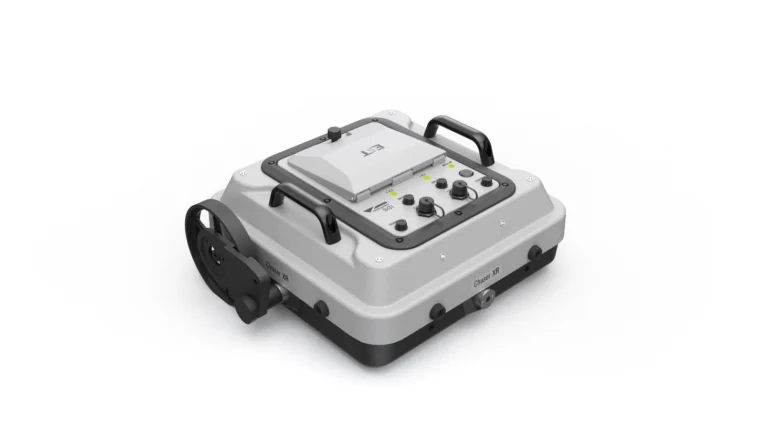

Vozovky, mosty a tunely

Specializovaný modul se věnuje organizaci měření na infrastrukturních objektech a interpretaci dat odpovídajících dané anténě a platformě. Rozsah stanovujeme zvlášť pro komunikace, mostovky a ostění tunelu.

Příprava řezu nebo přehledu pozorování s jasným oddělením měření od interpretace.

• Návrh přejezdů, kontrola vzdálenosti a dokumentace měření.
• Sledování rozhraní vrstev a interpretace anomálií ve vztahu ke konstrukci.
• Kalibrace odhadované tloušťky vrstev na základě referenčních dat, jsou-li k dispozici.

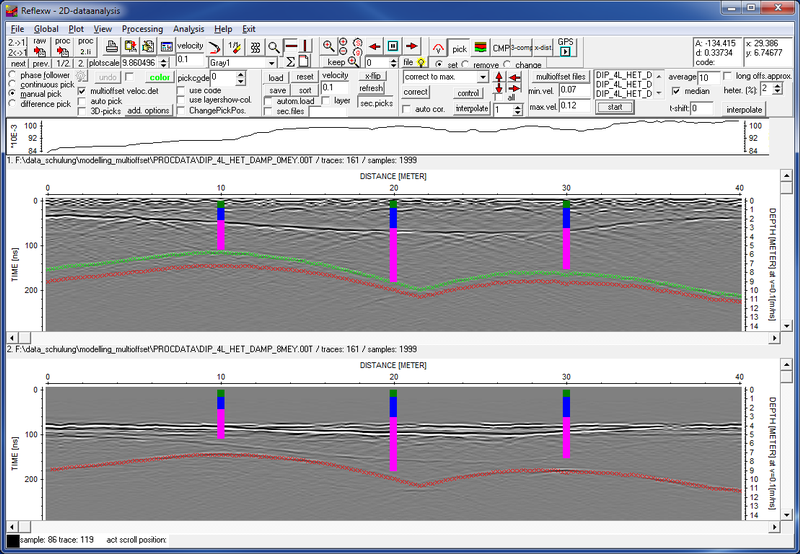

Zpracování a kontrola interpretace

Porovnáváme vstupní data s výsledkem jednotlivých operací. Filtr volíme podle problému v signálu, nikoli pouze podle vzhledu obrazu. Ověřujeme, zda zpracování neodstraňuje důležité informace.

Záznam podložené posloupnosti zpracování, kterou lze zopakovat na dalších datech.

• Korekce nulového času, zesílení, odstranění pozadí a filtrace v dostupných modulech.
• Volba rychlosti, migrace a posouzení vlivu parametrů na výsledek.
• Korelace profilů, řezů a interpretovaných objektů; ověřování automatických návrhů.

Výsledky, export a dokumentace pro příjemce

Uspořádáme projekt tak, aby příjemce výsledků rozuměl rozsahu měření, značení a hranicím interpretace. Formát volíme podle dalšího využití dat a možností programu.

Příprava vzorového výstupního balíčku s informací, co bylo změřeno a jak byla data interpretována.

• Interpretační vrstvy, názvosloví, metadata a oddělení zdrojových a zpracovaných dat.
• Exporty podporované dohodnutou verzí softwaru, včetně CAD/GIS tam, kde jsou dostupné.
• Popis metody, parametrů, zkoumané oblasti a nejistot v dokumentaci.
