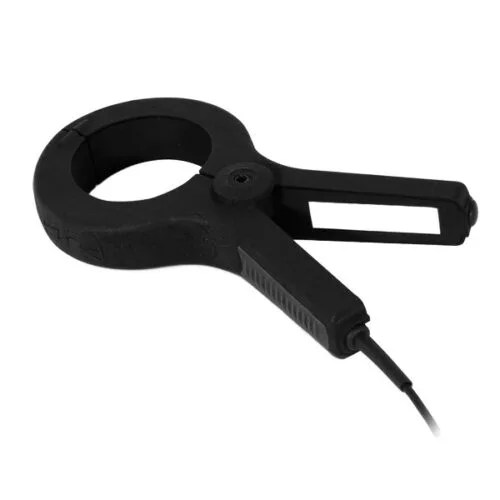

Indukčná svorka pre vysielač signálu Leica DE100

Svorka (indukčná cievka) je navrhnutá na pripojenie signálu z vysielača DE100 na vodič, kábel alebo rozvodné zariadenie, kde je priame galvanické spojenie pomocou krokosvoriek zložité alebo nemožné. Systémová dokumentácia popisuje jeho použitie ako kliešte vysielača (na privedenie signálu) aj ako kliešte lokátora (na identifikáciu konkrétneho kábla vo zväzku).

Parametre

Číslo dielu (Leica): 1005583.
Dĺžka kábla: 5 m.
Rozmery a hmotnosť svorky (Špecifikácie signálnej svorky): A = 130,4 mm; B = 175 mm; C = 300 mm; hmotnosť: 1260 g.
Pracovný frekvenčný rozsah svoriek: 256 Hz až 200 kHz.
Stupeň krytia klieští: IP54; prevádzková teplota: −20 °C až +50 °C; skladovacia teplota: −40 °C až +70 °C.
Bezpečnosť (obzvlášť dôležitá pri práci na inžinierskych sieťach):

Pri použití svorky na vedeniach pod napätím minimalizujte riziko vzniku elektrického oblúka alebo nebezpečných signálov. Nemontujte svorku okolo káblov s poškodenou alebo chýbajúcou izoláciou. Pred umiestnením na kábel sa uistite, že je svorka bezpečne pripojená k portu na vysielači signálu Leica DE100.
Na dosiahnutie najlepších výsledkov by mal byť kábel na oboch koncoch uzemnený a čeľuste svorky úplne uzavreté, aby sa maximalizoval indukovaný prúd.

Stručný popis: Indukčná svorka Leica uľahčuje privedenie signálu z vysielača DE100 na vybraný kábel bez priameho pripojenia káblov krokosvoriek. Je to užitočné najmä v preplnených káblových trasách a tam, kde je ťažký prístup k bodu pripojenia.

Úplný technický popis: Signálna svorka na indukčné pripojenie lokalizačného signálu na kábel alebo rozvodné zariadenie. Môže sa použiť s vysielačom DE100 na privedenie signálu na kábel alebo, keď je pripojený k lokátoru DT100, na identifikáciu správneho kábla vo zväzku. Navrhnuté na použitie v teréne (IP54).

Kompatibilita: Leica DT100 / DE100 (svorka na použitie s DE100 a DT100).

Obsah balenia: Indukčná svorka s 5 m pripojovacím káblom. (Iné položky nie sú použiteľné alebo nie sú súčasťou tohto produktu.)

Bezpečnostné / prevádzkové pokyny:

• Pred pripevnením svorky na kábel sa uistite, že je bezpečne pripojená k portu vysielača.
• Nemontujte svorky okolo káblov s poškodenou alebo chýbajúcou izoláciou.
• Pre dosiahnutie najlepších výsledkov by mal byť vodič uzemnený na oboch koncoch a čeľuste svorky úplne uzavreté.

Rozmery / hmotnosť: pozrite si tabuľku technických špecifikácií.

Prevádzkový čas / čas nabíjania: nie je použiteľné (pasívne príslušenstvo).

Záruka: v súlade s medzinárodnou obmedzenou zárukou Leica Geosystems (podrobnosti závisia od krajiny a aktuálnej verzie podmienok).

Kompatibilné príslušenstvo (voliteľné): Káble s krokosvorkami série DT, navijak uzemňovacieho kábla série DT, tašky na systémy série DT/DE a Li-Ion akumulátory a nabíjačky pre DT100/DE100.
