Školenia lokátorov káblov a potrubí Leica

Praktická obsluha zariadení v teréne

Školenia vyhľadávania káblov a potrubí

Naučte sa zvoliť metódu podľa typu vedenia, sledovať správny signál a rozpoznať hranice merania. Program zahŕňa lokátory Leica, generátory, sondy a príslušenstvo na trasovanie - od práce čaty pred výkopom až po zložitejšie lokalizačné úlohy.

Dohodnúť program školenia Program školenia

Od údaja na displeji k odôvodnenému výsledku v teréne

Samotný zvukový signál ešte nehovorí, či sledujete správny kábel, susedné vedenie alebo rušenie. Počas školenia spájame obsluhu lokátora s interpretáciou odozvy, overovaním priebehu vedenia a posúdením, kedy je potrebná iná metóda alebo dodatočné potvrdenie.

Cvičenia vyberáme podľa úloh účastníkov: prieskum pred prácami, trasovanie konkrétnej siete, lokalizácia sondy v kanalizácii alebo usporiadanie práce s vlastnou súpravou. Iný program pripravujeme pre začínajúcu čatu a iný pre operátorov, ktorí chcú analyzovať náročné prípady zo svojej praxe.

Môžete sa prihlásiť s vlastným lokátorom a príslušenstvom, aj keď ste ich kúpili u iného dodávateľa. Pred dohodnutím rozsahu overíme modely zariadení, výbavu a úlohy, ktoré sa budú dať reálne precvičiť.

Pre koho je školenie určené

Realizačné čaty pripravujúce zemné práce a práce na podzemnej infraštruktúre
Operátori lokátorov, pracovníci údržby sietí a lokalizačné tímy
Energetické, telekomunikačné, plynárenské a vodárenské spoločnosti a prevádzkovatelia kanalizácií
Majitelia lokátorov Leica, ktorí chcú lepšie využívať svoju výbavu

Čo si precvičíte

Zvolíte režim lokátora a spôsob zavedenia signálu podľa typu vedenia a podmienok v teréne.
Precvičíte si sledovanie konkrétnej trasy namiesto spoliehania sa na jediný údaj.
Odlíšite režim vedenia od lokalizácie sondy v potrubí alebo kanáli.
Rozpoznáte typické prejavy väzby signálu, rušenia a nezhodných údajov o hĺbke.
Usporiadate si označovanie priebehu a opis výsledku vrátane jeho obmedzení.

Program školenia

Posúdenie úlohy a príprava vyhľadávania

Začíname určením hľadaného vedenia, dostupných informácií a jeho častí, ku ktorým máme prístup.

Účastníci si precvičia plánovanie prieskumu a prepájanie dokumentácie sietí s pozorovaním terénu a výsledkami lokátora.

Určenie cieľa: prieskum územia pred prácami alebo trasovanie vybraného vedenia.
Vyhodnotenie plánov, viditeľných armatúr, šácht, prípojok a pravdepodobných smerov vedenia sietí.
Funkčná kontrola prijímača, vysielača, káblov a príslušenstva pred cvičením.
Plán vyhľadávania zahŕňajúci kontrolu terénu z rôznych smerov a záznam miest vyžadujúcich ďalšie overenie.

Leica DD120, DD130 a DD175 - obsluha série DD100

Na lokátoroch série DD100 ukazujeme, kedy použiť pasívne režimy a kedy je potrebný signál generátora DA175.

Cvičenia zohľadňujú rozdiely medzi DD120, DD130 a DD175, preto všetkým modelom nepripisujeme rovnaké funkcie.

Režimy Power, Radio a Auto a závislosť indikácie od prítomnosti detegovateľného signálu.
Práca na frekvenciách dostupných v konkrétnom prijímači a kompatibilných s vysielačom.
Určenie priebehu, potvrdenie smeru a kontrola výsledku pri zmene polohy lokátora.
Odčítanie hĺbky a tam, kde to model umožňuje, aj prúdu signálu a funkcií záznamu údajov.

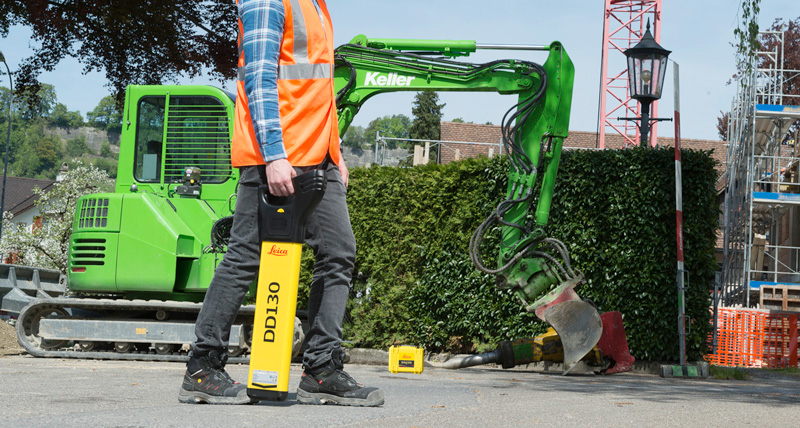

Leica DD130 pri práci na stavenisku. Materiál Leica Geosystems.

Leica DT100 a DE100 - presné sledovanie vybraného vedenia

Program pre DT100 sa sústreďuje na vedomý výber frekvencie a konfigurácie prijímača podľa podmienok merania.

Účastníci porovnávajú odozvy v rôznych režimoch a posudzujú, či prijímaný signál skutočne umožňuje pokračovať v trasovaní vybranej siete.

Výber režimov Single Peak, Twin Peak, Null a Sweep podľa vykonávanej úlohy.
Využitie analýzy rušenia pri výbere pracovnej frekvencie.
Interpretácia smeru vedenia a porovnávanie údajov pri kontrole trasy.
Posúdenie parametrov obvodu zobrazovaných zariadením DE100 a ich významu pre kvalitu trasovacieho signálu.

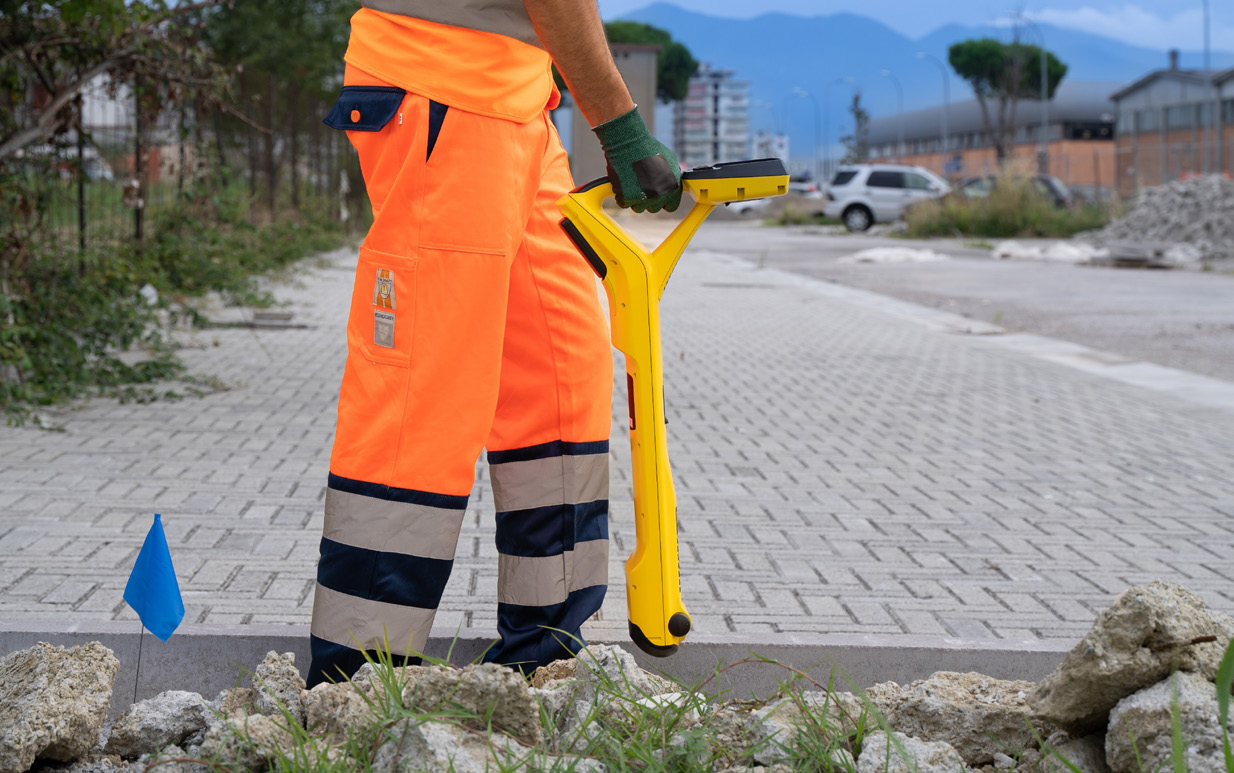

Operátor s Leica DT100 pri označenej trase vedenia. Materiál Leica Geosystems.

Leica ULTRA - využitie funkcií vlastného systému

Školenie zahŕňa aj Leica ULTRA s programom prispôsobeným verzii prijímača, vysielača a dostupnému príslušenstvu.

Pracujeme na interpretácii signálu v zložitejšom prostredí namiesto toho, aby bola každá funkcia menu samostatným cieľom cvičenia.

Výber frekvencie a konfigurácie antén pre konkrétny lokalizačný prípad.
Porovnanie odoziev nad vedením a rozpoznanie situácií, pri ktorých treba výsledok dodatočne overiť.
Využitie analýzy rušenia AIM, ak je táto funkcia v danej verzii systému dostupná.
Rozlíšenie funkcií ULTRA a ULTRA Advanced a ich závislosti od príslušenstva.

Generátor signálu: indukcia, galvanické pripojenie a indukčná svorka

Na DA175 alebo DE100 vysvetľujeme tri odlišné spôsoby zavedenia signálu: indukciu, priame galvanické pripojenie a použitie indukčnej svorky.

Porovnávame kvalitu odozvy a riziko prenosu signálu na susedné vedenia so zohľadnením obmedzení konkrétnej súpravy.

Výber metódy podľa prístupnosti vedenia, cieľa merania a povoleného spôsobu práce.
Rozdiel medzi signálom prijímaným z vedenia a priamym pôsobením vysielača na prijímač.
Výber kompatibilnej indukčnej svorky a posúdenie, kedy pomáha oddeliť vybrané vedenie.
Vplyv frekvencie, výkonu a podmienok obvodu na dosah trasovania a väzby s okolím.

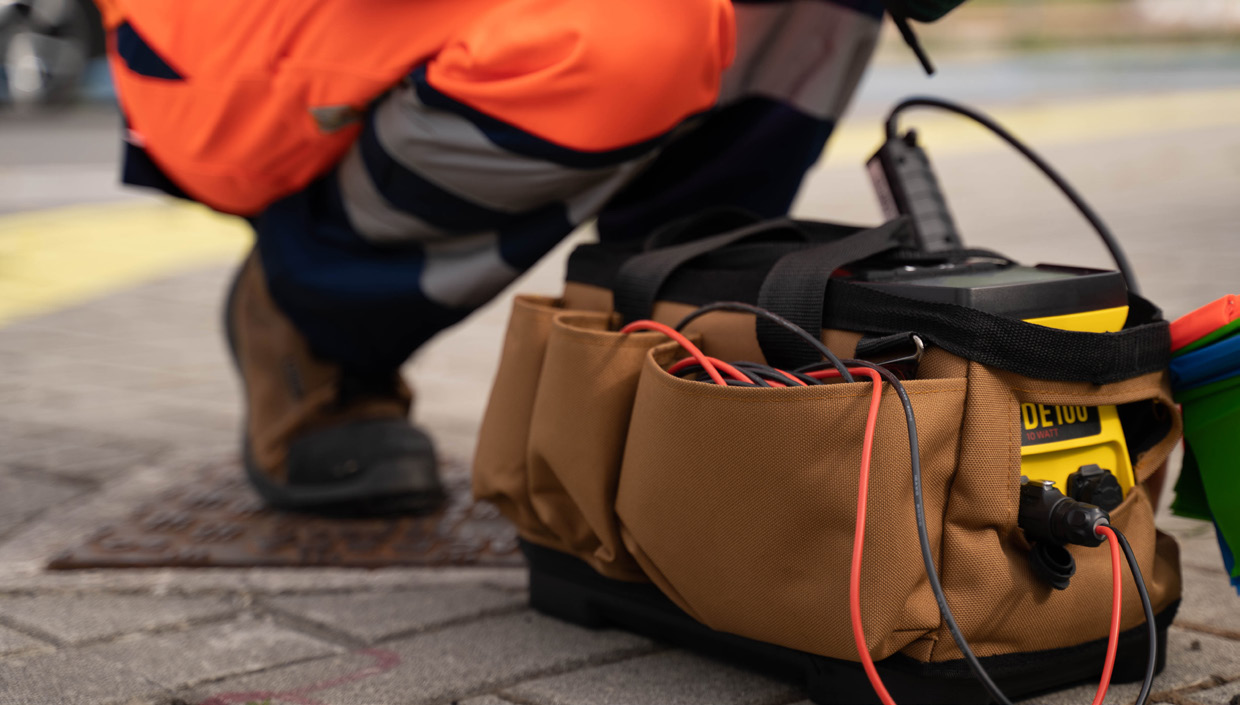

Generátor Leica DE100 s pripojenými káblami v teréne. Materiál Leica Geosystems.

Káble nízkeho, stredného a vysokého napätia - signál, trasa a obmedzenia

Lokalizáciu káblov sietí nízkeho, stredného a vysokého napätia vysvetľujeme ako úlohu zisťovania priebehu a posúdenia dostupného signálu.

Pri príprave cvičení zohľadňujeme podmienky objektu a postupy prevádzkovateľa siete. Napäťovú triedu nepovažujeme za záruku zistiteľnosti kábla.

Prečo režim Power automaticky nezistí každý silový kábel.
Vplyv zaťaženia, usporiadania káblov a okolia na pasívne signály.
Rozpoznávanie súbežných trás, krížení a možného prenosu signálu medzi vedeniami.
Overovanie indikácií rôznymi dostupnými metódami a označovanie oblastí bez spoľahlivého výsledku.

Telekomunikácie, plyn a vodovody - výber spôsobu trasovania

Precvičujeme výber metódy podľa materiálu vedenia, prístupnosti jeho častí a prítomnosti lokalizačného vodiča.

Oddeľujeme trasovanie kovového vedenia alebo vodiča prenášajúceho signál od lokalizácie plastového potrubia, ktorá vyžaduje vhodné príslušenstvo.

Kovové vodiče, tienenia a lokalizačné vodiče ako možné cesty šírenia signálu.
Obmedzenia elektromagnetického lokátora pri optických vláknach, plastových potrubiach a prerušených vodivých prvkoch.
Výber indukcie, indukčnej svorky alebo povoleného priameho pripojenia pre konkrétny prípad.
Posúdenie vierohodnosti trasy v miestach odbočení, priblíženia a križovania infraštruktúry.

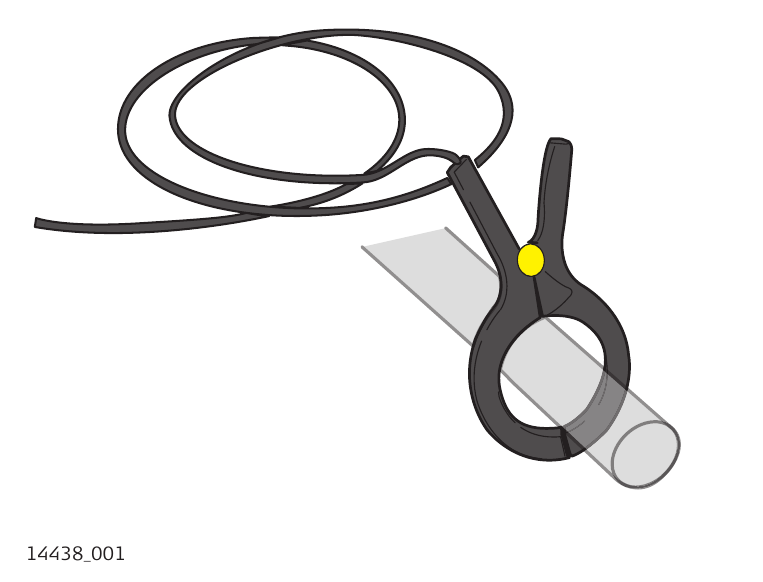

Originálna schéma signálových klieští okolo vodiča. Materiál Leica Geosystems.

Sondy Mini, Midi a Maxi v kanalizácii, drenáži a kolektoroch

Účastníci sa učia lokalizovať sondu posúvanú v potrubí a na tomto základe rekonštruovať priebeh kanalizácie alebo drenáže.

Pri veľkých a hlboko uložených kolektoroch vrátane kolektorov jednotnej kanalizácie vysvetľujeme výber sondy, geometriu merania a obmedzenia, ktoré môžu znemožniť získanie spoľahlivej indikácie.

Výber sondy Mini, Midi alebo Maxi podľa dostupného prierezu, podmienok zavádzania a frekvencie podporovanej lokátorom.
Rozlišovanie hlavného signálu, bočných indikácií a nulových bodov charakteristických pre sondu.
Význam odčítanej hĺbky k sonde, nie automaticky k vrchu alebo dnu potrubia.
Určovanie postupných bodov trasy a miesta zastavenia sondy bez stotožňovania tohto výsledku s posúdením stavu celého kanála.

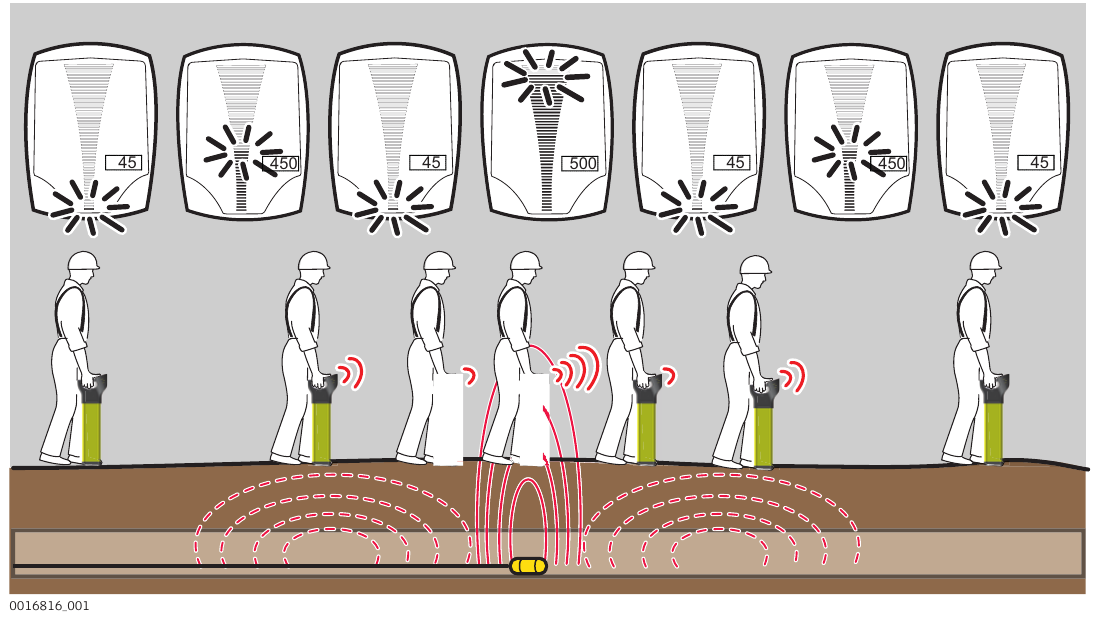

Schéma hlavného a bočných signálov pri lokalizácii sondy v potrubí. Materiál Leica Geosystems.

TraceRod 50/80 a sklolaminátový prút 9 mm / 80 m

Porovnávame použitie vodivého prúta TraceRod 50 alebo TraceRod 80 s bežným sklolaminátovým prútom na vedenie sondy.

Cvičenie ukazuje pôvod signálu pri každom riešení a vysvetľuje, prečo dĺžka prúta nie je hĺbkou detekcie.

Režim vedenia a režim koncovky TraceRod a spolupráca s vhodným generátorom a prijímačom.
Vedenie sondy pomocou prúta 9 mm / 80 m a kontrola kompatibility pripojenia ku konkrétnej sonde.
Vplyv prístupu, oblúkov a prekážok v potrubí na možnosť vykonania cvičenia.
Rozlíšenie mechanického zavádzacieho prúta od príslušenstva, ktoré vedie signál pozdĺž trasy.

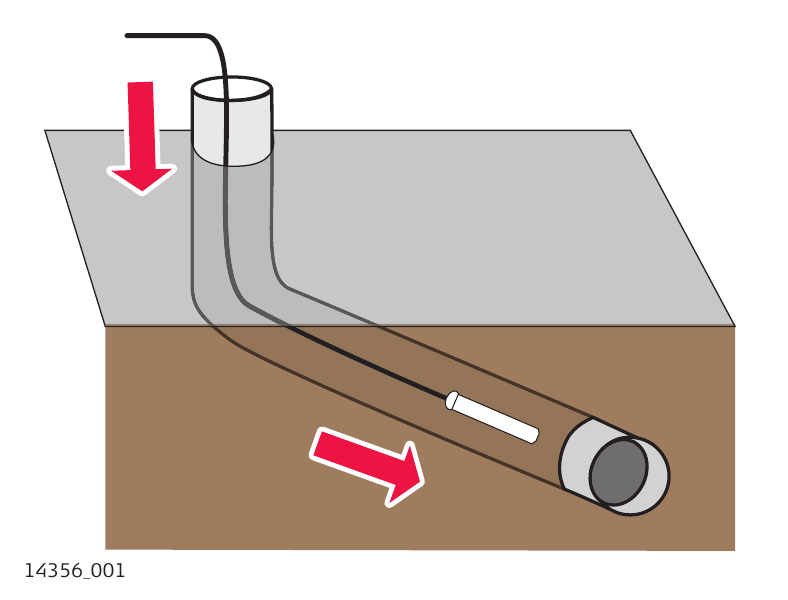

Schéma zavádzania prúta Trace Rod do prístupného potrubia. Materiál Leica Geosystems.

Lokalizácia porúch a trasovanie - čo výsledok potvrdzuje

Učíme rozlišovať určenie trasy kábla od bodovej lokalizácie zemnej poruchy jeho izolácie.

Ukážku takejto lokalizácie plánujeme výhradne pre potvrdenú konfiguráciu ULTRA Advanced so správnym vysielačom a príslušenstvom Fault Finder. Samotný zánik alebo zmena signálu neznamená zistenie poruchy.

Oddelenie otázky priebehu vedenia od otázky miesta a druhu jeho poruchy.
Rozsah detekcie zemných porúch izolácie a obmedzenia tejto metódy pri iných poruchách.
Pred dohodnutím ukážky overiť verziu systému, kompatibilitu vysielača, meraciu sondu Fault Finder a požadovanú konfiguráciu.
Dokumentovanie indikácií, opakovaných kontrol a neistých úsekov bez záverov, ktoré meranie nepodporuje.

Program prispôsobený vášmu lokátoru a príslušenstvu

Pred školením zisťujeme, aké zariadenia účastníci používajú a ktoré funkcie sú v ich konfigurácii dostupné. Cvičenia tak môžeme venovať skutočným úlohám, nie funkciám modelu, ktorý tím nemá vo výbave.

Na rozhovor o školení si nemusíte kupovať novú súpravu. Ak existujúci prijímač, generátor alebo príslušenstvo obmedzuje plánované použitie, tento rozdiel vysvetlíme pri dohadovaní programu.

Lokátory série DD100

Obsluha a cvičenia podľa funkcií konkrétneho modelu.

Zariadenie / softvér	Zameranie školenia	Ponuka
Leica DD120	Obsluha a cvičenia podľa funkcií konkrétneho modelu.	Zobraziť v obchode
Leica DD130	Obsluha a cvičenia podľa funkcií konkrétneho modelu.	Zobraziť v obchode
Leica DD175	Obsluha a cvičenia podľa funkcií konkrétneho modelu.	Zobraziť v obchode

Presný systém DT100

Výber režimu, signálu a interpretácia odozvy v praxi.

Zariadenie / softvér	Zameranie školenia	Ponuka
Leica DT100	Výber režimu, signálu a interpretácia odozvy v praxi.	Zobraziť v obchode
Generátor Leica DE100	Výber režimu, signálu a interpretácia odozvy v praxi.	Zobraziť v obchode

Leica ULTRA

Rozsah závisí od verzie prijímača, vysielača a dostupného príslušenstva.

Zariadenie / softvér	Zameranie školenia	Ponuka
Leica ULTRA	Rozsah závisí od verzie prijímača, vysielača a dostupného príslušenstva.	Rozsah podľa dohody
Leica ULTRA Advanced	Rozsah závisí od verzie prijímača, vysielača a dostupného príslušenstva.	Rozsah podľa dohody

Generátory a zavádzanie signálu

Indukcia, galvanické pripojenie a indukčná svorka ako rozdielne pracovné metódy.

Zariadenie / softvér	Zameranie školenia	Ponuka
Leica DA175	Indukcia, galvanické pripojenie a indukčná svorka ako rozdielne pracovné metódy.	Zobraziť v obchode
Leica DE100	Indukcia, galvanické pripojenie a indukčná svorka ako rozdielne pracovné metódy.	Zobraziť v obchode
Kompatibilné indukčné svorky	Indukcia, galvanické pripojenie a indukčná svorka ako rozdielne pracovné metódy.	Rozsah podľa dohody
Káble na priame pripojenie	Indukcia, galvanické pripojenie a indukčná svorka ako rozdielne pracovné metódy.	Rozsah podľa dohody

Nekovové potrubia a kanalizácia

Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.

Zariadenie / softvér	Zameranie školenia	Ponuka
Sonda Mini	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode
Sonda Midi	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode
Sonda Maxi	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode
TraceRod 50	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode
TraceRod 80	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode
Sklolaminátový prút 9 mm / 80 m	Pred cvičením potvrdíme kompatibilitu frekvencií, pripojení a podmienky zavádzania príslušenstva.	Zobraziť v obchode

Praktické využitie

Zemné práce a prieskum podzemných sietí

Plánovanie prieskumu terénu, overovanie indikácií a označovanie zistených priebehov pred ďalšími prácami.

Siete nízkeho, stredného a vysokého napätia

Zisťovanie káblových trás, obmedzení pasívnych signálov a podmienok použitia aktívnych metód.

Telekomunikácie a plyn

Výber spôsobu trasovania káblov, vodivých prvkov a lokalizačných vodičov pri nekovových potrubiach.

Vodovody, kanalizácia a drenáž

Výber metódy podľa materiálu vedenia a lokalizácia sondy zavedenej do prístupného potrubia alebo kanála.

Veľké a hlboko uložené kolektory

Posúdenie výberu sondy a prijímača, geometrie merania a situácií, keď podmienky neumožňujú potvrdiť polohu.

Údržba sietí a overovanie porúch

Oddelenie trasovania od zisťovania zemných porúch izolácie s rozsahom podľa dostupného systému a príslušenstva.

Ako dohodneme a uskutočníme program

Opíšte úlohy tímu
Uveďte typy vedení, bežné ťažkosti a skúsenosti operátorov. Pomôžu konkrétne príklady, napríklad hustá zástavba sietí, problém s identifikáciou správneho kábla alebo hľadanie sondy v kanalizácii.
Potvrďte vybavenie
Pošlite zoznam modelov lokátorov, vysielačov a príslušenstva. Určíme, ktoré moduly možno vykonať s vlastnou súpravou, aj keď bola kúpená mimo GeoScanners.
Dohodnite miesto a prípady na cvičenia
Terén a dostupné príklady vyberáme podľa programu. Pred školením potvrdíme prístup k objektu a podmienky povolené osobou zodpovednou za vedenia.
Precvičte meranie a rozoberte výsledok
Obsluhu zariadení spájame s opakovanými kontrolami, označením trasy a analýzou obmedzení. Na záver usporiadame postup pre úlohy, s ktorými sa tím stretáva pri práci.

Rozsah prispôsobený skutočným možnostiam merania

Chýbajúca indikácia nepotvrdzuje neprítomnosť vedenia. Učíme posudzovať výsledok v kontexte ďalších informácií o teréne a plánovanej práci.
Neuvádzame pevnú hĺbku detekcie. Výsledok ovplyvňuje signál, konfigurácia zariadení, geometria vedenia a okolie.
Údaj o hĺbke sa môže vzťahovať na stred vedenia alebo polohu sondy, nie na krajný povrch potrubia.
Praktický rozsah pri energetických a plynárenských sieťach dohodneme s osobou zodpovednou za objekt podľa návodov zariadení a pravidiel prevádzkovateľa.
Funkcie lokalizácie porúch závisia od potvrdenej verzie a konfigurácie systému. Nie sú spoločnou vlastnosťou všetkých lokátorov.

Otázky o školeniach

Môžem si objednať školenie, ak som lokátor kúpil v inej firme?

Áno. Školenie sa môže týkať vlastného vybavenia bez ohľadu na miesto nákupu. Pred dohodnutím programu potrebujeme názvy modelov a zoznam vysielačov a príslušenstva, aby sme potvrdili možný rozsah cvičení.

Je program vhodný pre začiatočníkov aj skúsených operátorov?

Áno, ale volíme odlišný východiskový bod. So začiatočníkmi systematizujeme režimy, pravidlá prieskumu a interpretáciu indikácií. So skúseným tímom sa môžeme sústrediť na rušenie, súbežné vedenia a prípady z jeho práce.

Zahŕňa školenie káble nízkeho, stredného a vysokého napätia?

Program môže zahŕňať zisťovanie priebehu takýchto káblov a posúdenie dostupného signálu. Podmienky cvičení dohodneme s osobou zodpovednou za vedenie. Školenie neobsahuje návod na pripájanie k častiam pod napätím.

Dá sa lokátorom nájsť plastové potrubie alebo hlboký kolektor?

Samotná nekovová stena potrubia neposkytuje signál pre elektromagnetický lokátor. Zvolíme metódu so sondou, lokalizačným vodičom alebo vhodným trasovacím prútom, ak to podmienky vedenia dovoľujú. Možnosť lokalizácie a spoľahlivosť hĺbky treba posúdiť pre konkrétny prípad.

Čím sa TraceRod líši od sklolaminátového prúta na vedenie sondy?

TraceRod spolupracuje s generátorom a umožňuje režim vedenia alebo lokalizáciu svojej koncovky. Bežný prút 9 mm / 80 m považujeme za pomôcku na vedenie kompatibilnej sondy. Nepredpokladáme, že samotný prút prenáša trasovací signál ani že jeho dĺžka určuje hĺbku detekcie.

Zahŕňa školenie lokalizáciu porúch kábla?

Najprv rozlišujeme trasovanie vedenia od lokalizácie zemnej poruchy izolácie. Ukážka druhej metódy vyžaduje potvrdený systém ULTRA Advanced s vhodným vysielačom a príslušenstvom Fault Finder. Bežnú súpravu DD alebo DT100 nepredstavujeme ako náhradu takéhoto systému ani ako nástroj na zisťovanie všetkých druhov porúch.
