Jak lokalizować sieci i instalacje podziemne? Metody i dobór lokalizatora

Sieci podziemne można lokalizować metodami pasywnymi, aktywnymi, z użyciem sond i przewodów trasujących oraz georadarem. Właściwy wybór zależy przede wszystkim od rodzaju instalacji, materiału przewodu, dostępu do punktu podłączenia i warunków terenowych.

Najpierw rozpoznaj rodzaj instalacji

Przed pomiarem zbierz mapy, informacje od zarządcy i oznaczenia widoczne w terenie. Ustal, czy szukany obiekt jest przewodzący, może przenosić sygnał aktywny, ma przewód trasujący albo jest rurą z tworzywa. Ta decyzja wyznacza metodę oraz wyposażenie.

Dokumentacja nie zastępuje pomiaru, a pomiar nie powinien być interpretowany bez kontekstu. Przebieg instalacji warto potwierdzić w kilku punktach i zaznaczyć poziom pewności wyniku.

Metody lokalizacji sieci podziemnych

Tryby pasywne

Lokalizator może odbierać sygnały pochodzące od czynnych kabli energetycznych lub sygnały radiowe sprzęgające się z przewodzącą infrastrukturą. To dobry etap wstępnego przeszukania terenu, ale brak wskazania nie oznacza, że instalacji nie ma.

Metody aktywne z generatorem

Sygnał można podać bezpośrednio, przez obejmę indukcyjną albo wzbudzić indukcyjnie z powierzchni. Bezpośrednie podłączenie zwykle ułatwia rozróżnienie badanego przewodu, natomiast indukcja może pobudzić także sąsiednie metalowe obiekty. Operator powinien kontrolować kierunek, poziom sygnału i jego ciągłość.

Przykładem aktualnego rozwiązania do precyzyjnego trasowania jest lokalizator Leica DT100, który może pracować z generatorem Leica DE100. Prostsze i bardziej zaawansowane modele można zestawić w kategorii wykrywaczy kabli i rur.

Sonda lub przewód trasujący

W dostępnej rurze niemetalowej można prowadzić sondę z własnym nadajnikiem albo przewód trasujący zasilany generatorem. Położenie sondy wyznacza się punktowo, a przewód umożliwia śledzenie całej wprowadzonej trasy. Zawsze trzeba sprawdzić średnicę, drożność i zgodność akcesorium z urządzeniem.

Georadar GPR

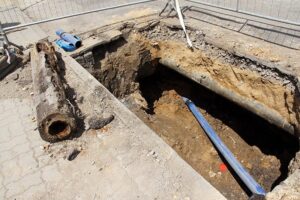

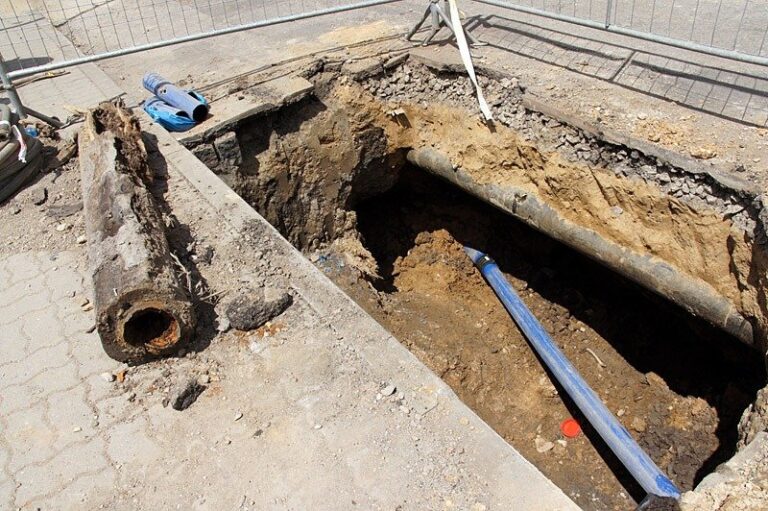

GPR jest szczególnie przydatny, gdy obiekt nie przewodzi sygnału lub nie ma dostępu do punktu podłączenia. Rejestruje nie tylko sam przewód, lecz również zmiany gruntu i zasypki. Skuteczność zależy od podłoża, głębokości, średnicy oraz konfiguracji anteny. Więcej o tej metodzie opisuje poradnik jak lokalizować wodociągi georadarem.

Jak dobrać lokalizator?

• Do wstępnej kontroli przed pracami ziemnymi ważne są czytelne tryby pasywne i prosta obsługa.
• Do trasowania konkretnej instalacji potrzebny jest zgodny generator, odpowiednie częstotliwości i akcesoria przyłączeniowe.
• Do dokumentowania przebiegu przydają się funkcje zapisu danych oraz współpraca z pozycjonowaniem.
• Do rur niemetalowych potrzebna jest sonda, przewód trasujący albo georadar.

Kontrola jakości pomiaru

1. Wykonaj przeszukanie pasywne w co najmniej dwóch kierunkach.
2. Dla wybranej instalacji zastosuj metodę aktywną i sprawdź możliwe sprzężenia.
3. Powtórz wskazania na profilach poprzecznych i kontrolnych.
4. Porównaj wynik z GPR lub inną niezależną metodą, gdy warunki na to pozwalają.
5. Zapisz trasę, głębokość jako wartość orientacyjną oraz poziom pewności interpretacji.

Dobór urządzenia można przećwiczyć podczas szkolenia z lokalizatorów i georadarów albo zweryfikować na własnym obiekcie dzięki wypożyczeniu sprzętu.
