Jak dobrać sprzęt do trasowania kanalizacji i drenażu? Sonda, włókno czy TraceRod

Zacznij od dostępu, drożności i celu lokalizacji

Ustal miejsce możliwego wprowadzenia wyposażenia i dostępny odcinek. Średnica nominalna rury nie opisuje całej trudności: znaczenie mają zwężenia, zmiany kierunku, uskoki połączeń, osady oraz rzeczywisty stan przewodu. Informacje z dokumentacji i wcześniejszych inspekcji pomagają ograniczyć przypadkowy dobór akcesoriów.

Określ też potrzebny wynik. Jeżeli chodzi o punkt w określonym miejscu przewodu, sonda może być właściwym rozwiązaniem. Jeżeli celem jest odtworzenie dłuższej trasy, porównaj aktywny przewód trasujący. Dostęp do sieci i sposób użycia wyposażenia uzgodnij z zarządcą; dobór urządzenia nie zastępuje tych ustaleń.

• Punkt lokalizacji czy przebieg odcinka?
• Rzeczywista geometria i drożność przewodu.
• Możliwość odzyskania wyposażenia i kontroli jego położenia.

Sonda, zwykłe włókno i aktywny przewód – porównanie

Element wyglądający jak długi pręt na bębnie nie musi przenosić sygnału generatora. Przed zakupem sprawdź, co rzeczywiście emituje lub przewodzi sygnał, a co wyłącznie przesuwa wyposażenie wewnątrz rury. To rozróżnienie wpływa na potrzebę posiadania generatora i rodzaj uzyskanego wyniku.

Poniższe warianty mogą się uzupełniać. Nie należy jednak przypisywać ich funkcji każdemu produktowi o podobnym wyglądzie lub tej samej długości.

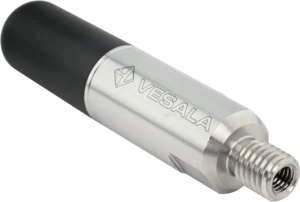

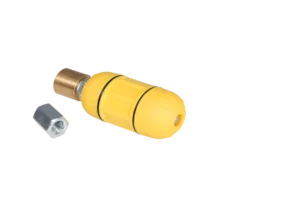

Dobierz sondę do odbiornika i wnętrza rury

Sonda ma własny nadajnik i musi pracować na częstotliwości obsługiwanej przez wykrywacz. Przy zakupie sprawdza się również wymiary, sposób zasilania i połączenie z elementem prowadzącym. Nie wystarcza informacja, że oba urządzenia służą „do kanalizacji”.

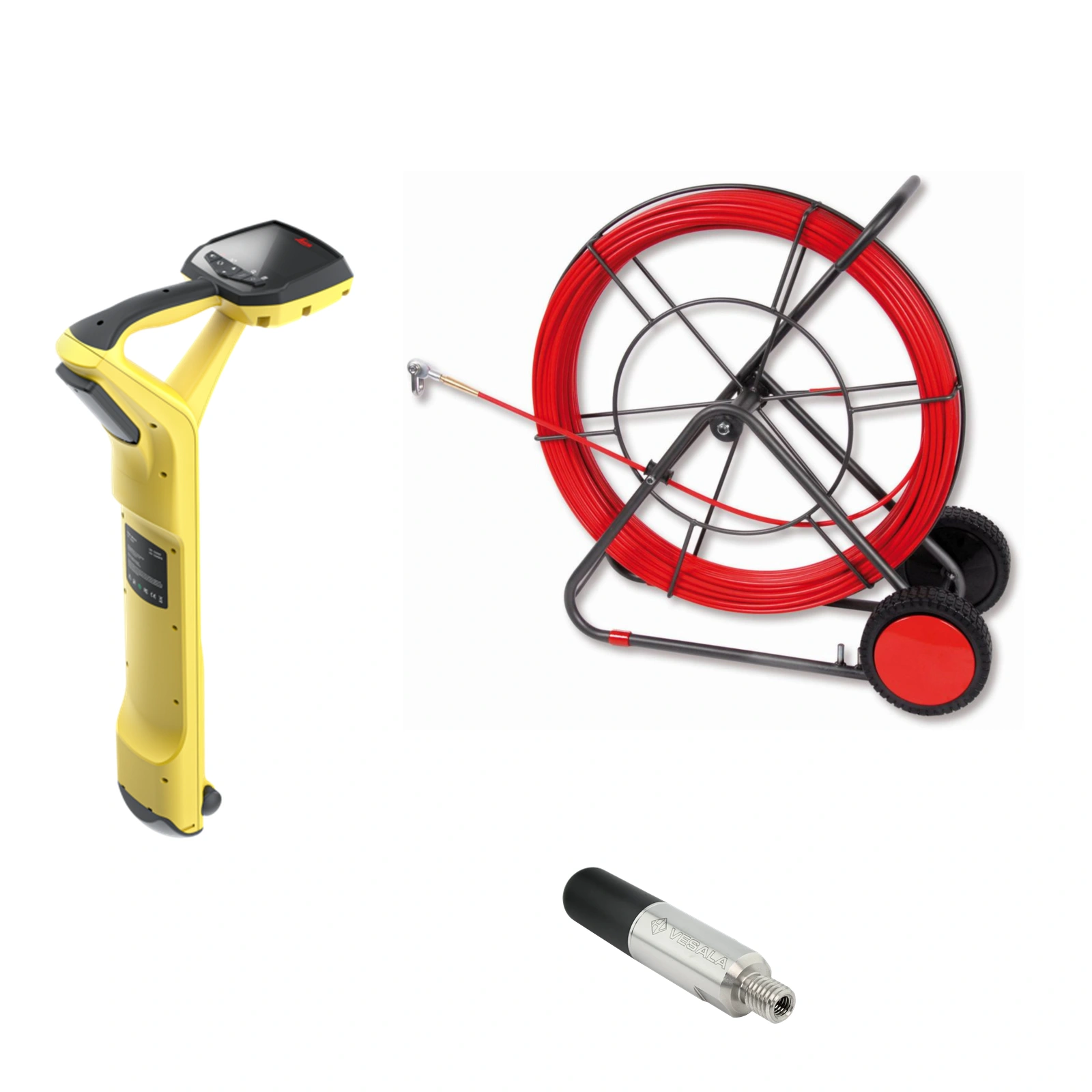

W zestawie do trasowania kanalizacji i drenażu połączono DT100, sondę Mini oraz włókno 9 mm o długości 80 m. To odrębna oferta od zestawów DT100 + DE100. Dokładny skład i wymagane elementy zawsze sprawdzaj w karcie wybranego wariantu, zamiast przenosić wyposażenie z innej oferty.

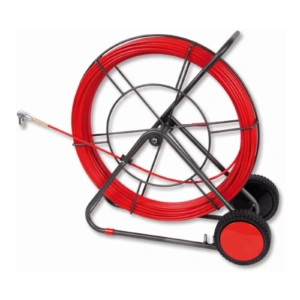

Włókno szklane prowadzi sondę – długość nie jest głębokością

Włókno szklane 9 mm, 80 m na bębnie jest elementem prowadzącym dobieranym do zadania. Jego długość opisuje dostępny przewód na bębnie. Nie określa zasięgu odbiornika, głębokości rury ani odcinka, który w każdych warunkach uda się pokonać.

Podczas doboru uwzględnij połączenie gwintowane lub właściwy adapter, geometrię przewodu i ograniczenia mechaniczne producenta. Łącznik musi pasować do używanej sondy. Przy dużej liczbie zakrętów lub nieznanym stanie rury sam zakup dłuższego włókna nie rozwiązuje problemu dostępu. Nie utożsamiaj też zwykłego włókna z aktywnym TraceRod.

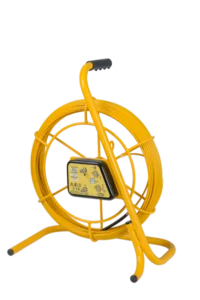

Kiedy rozważyć przewód trasujący z generatorem

Aktywny przewód trasujący ma konstrukcję przewidzianą do współpracy z sygnałem. Może pomagać odtworzyć przebieg wprowadzonego odcinka, a nie tylko lokalizację końcówki. Dostępne funkcje i sposób pracy zależą od konkretnego produktu oraz zgodnego zestawu generatora i odbiornika.

Porównując TraceRode 50 i 80, oddziel długość od metody. Sprawdź, jakiego rezultatu potrzebujesz, czy zestaw obejmuje wymagane połączenia i czy odbiornik obsługuje częstotliwości źródła sygnału. Wybór generatora opisuje także poradnik doboru wykrywacza i zestawu.

Wskazania sondy trzeba rozpoznawać, nie tylko obserwować pik

Pole sondy tworzy charakterystyczny układ odpowiedzi, dlatego odebranie silnego sygnału nie wystarcza do pewnego wskazania jej położenia. Operator musi umieć odróżniać wskazanie główne od odpowiedzi bocznych i ocenić powtarzalność interpretacji. Schemat producenta pokazuje ten problem; liczby na ilustracji nie są skalą głębokości.

W złożonym otoczeniu znaczenie mają pozycja sondy, zakłócenia i geometria kolektora. Głębokość wyświetlaną przez odbiornik należy oceniać w kontekście warunków oraz instrukcji. Duży katalogowy zakres dla innej sondy lub innego odbiornika nie stanowi gwarancji działania wybranego kompletu.

Co zrobić, gdy nie ma dostępu do wnętrza

Sonda i przewód wprowadzany do rury wymagają odpowiedniego dostępu. Gdy go nie ma, trzeba ocenić inne źródła informacji: dokumentację, widoczne punkty sieci, istniejący przewód trasujący lub możliwość zastosowania GPR. Georadar może pomóc w badaniu z powierzchni, jeżeli podłoże i cechy obiektu pozwalają uzyskać interpretowalną odpowiedź.

Nie należy zamieniać jednej niepewności w inną poprzez sam zakup droższego sprzętu. Najpierw rozpoznaj, co ogranicza zadanie. Poradnik lokalizacji wodociągów georadarem pokazuje wpływ materiału i podłoża na badanie rury z powierzchni. Również przy kanalizacji warunki wymagają odrębnej oceny.

Skompletuj układ dla konkretnej rury

Lista zakupowa powinna obejmować odbiornik, zgodną sondę albo przewód trasujący, element prowadzący, połączenia mechaniczne i właściwe zasilanie. Generator jest potrzebny do określonych metod aktywnych, lecz nie jest automatycznie wymagany do sondy z własnym nadajnikiem. Jeżeli kupujesz gotowy komplet, sprawdź każdą pozycję w jego wyposażeniu.

Opisz sprzedawcy dostęp, przybliżoną geometrię, materiał, cel lokalizacji i istniejący sprzęt. Pozwala to odrzucić niepasujące akcesoria przed zakupem. Szkolenie z lokalizacji sond i trasowania może pomóc zespołowi przećwiczyć rozpoznawanie odpowiedzi i dokumentowanie wyniku.
