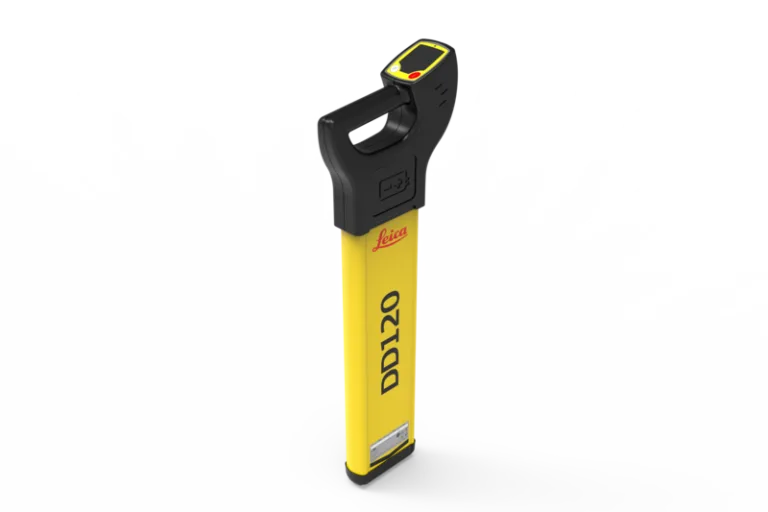

Leica DD120 – Kabel- und Leitungsortungsgerät

CECHY LEICA DD120

• Nachfolger des legendären Leica Digicat 550
• Moderne digitale Signalverarbeitungstechnologie (DSP).
• Dank der automatischen Empfindlichkeitsanpassung ist das Ortungsgerät DD120 benutzerfreundlich und praktisch einsatzbereit, selbst für einen unerfahrenen Benutzer.
• Der Strommodus (Power-Modus) ist standardmäßig ausgewählt. Er dient dazu, vor Arbeitsbeginn Signale von Stromkabeln und elektrischen Leitungen zu erkennen und diese zu orten.
• DD120-Ortungsgeräte der DD-Serie bieten mehrere Betriebsmodi, sodass der Benutzer die volle Kontrolle über die Kabelortung hat.
• Ein integrierter Umgebungslichtsensor schaltet die LCD-Hintergrundbeleuchtung automatisch ein, wenn bei schlechten Lichtverhältnissen gearbeitet wird.
• Der Ortungsempfänger ist robust und leicht. Er wurde von Leica-Geosystems-Ingenieuren für den Einsatz unter anspruchsvollen Feldbedingungen entwickelt.

Technische Spezifikationen

Vergleich der Locator-Modelle der DD100-Serie

TRYBY PRACY LEICA DD120

• Automatikmodus (passiv)
Erkennt automatisch elektrische oder Funkfelder, sodass unterirdische Versorgungsleitungen sofort zu Beginn der Arbeiten geortet werden können und die Kabelerkennung beschleunigt wird.
• Funkmodus (passiv)
Erkennt Funksignale, die von entfernten Sendern in unterirdische Leitungen eingekoppelt und von diesen wieder abgestrahlt werden.
Radiowellen koppeln Signale in unterirdische Leitungen ein. Diese Signale lassen sich anschließend mit dem Kabelortungsgerät Leica DD120 erfassen.
• Energiemodus (Standard)
Erkennt Signale, die von stromführenden Stromkabeln erzeugt werden, die bei 50 oder 60 Hz betrieben werden und eine große Gefahr während des Aushubs darstellen.
• Sender- oder Sondenmodus (aktiv, 8 und 33 kHz)

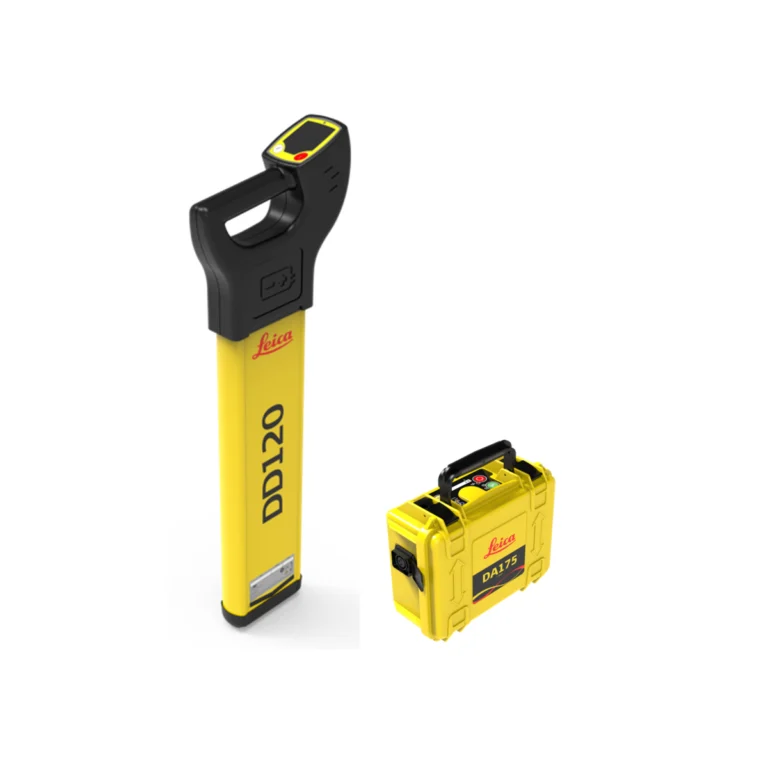

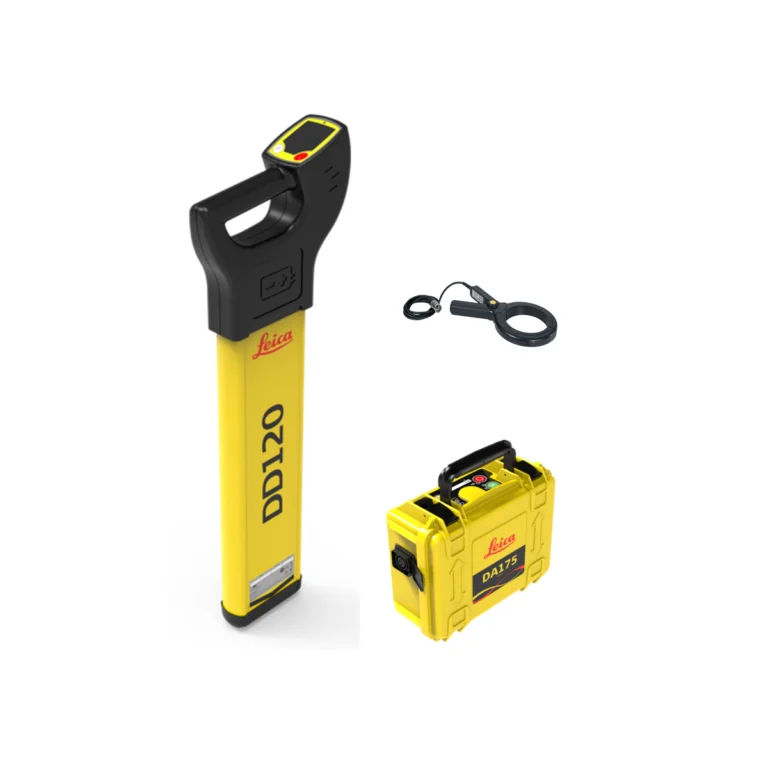

Es erkennt Signale, die vom Zweifrequenz-Signalsender DA175 erzeugt werden. Im aktiven Modus wird ein Signal an 8 oder 33 kHz durch Induktion oder direkte Verbindung an einen Leiter angelegt und dann an der Oberfläche mit dem Ortungsgerät Leica DD120 erfasst. Dies ermöglicht die Erkennung von stromlosen Kabeln, Rohren und anderen metallischen unterirdischen Leitungen.

Leica DD120 – Kabelortungsgerät der DD-Serie mit intelligenter Signalverarbeitung

Messung der Tiefe unterirdischer Versorgungsleitungen

Leica DD120 Kabelortungsgeräte können die Verlegetiefe von Leitungen im aktiven Modus mithilfe eines DA175-Signalsenders oder einer Standardsignalsonde bei 8 oder 33 kHz schätzen. Auf Knopfdruck erhält der Anwender einen ungefähren Tiefenwert für das Kabel oder die Leitung.

Spitzenwert

Die Spitzenwertanzeige hält die maximale Signalamplitude kurzzeitig fest und erleichtert dadurch die genaue Identifizierung des Leiters oder Kabels.

Verbesserte Sondenerkennung

DD120 Kabelsuchgeräte der DD-Serie verfügen über ein benutzerfreundliches Display, das den empfangenen Signalpegel anzeigt. Der Spitzensignalwert zeigt die Position der Digimouse-Sonde unter der Erde an.

Gefahrenbereich

Flach erdverlegte Kabel stellen eine potenziell tödliche Gefahr für Bauarbeiter dar. Die DD-Serie verfügt über eine Gefahrenzonenfunktion, die eine zusätzliche Warnung ausgibt, wenn sich der Bediener des Ortungsgeräts in der Nähe eines erdverlegten Kabels befindet.
