🔍Leica DT100 + DE100 – Präzisionsortungsset
8 730 €Nettopreis: 7 098 €
Nettopreis: 7 098 €
Komplettes Leica DT100 Ortungsset für Versorgungsleitungen zur präzisen Erkennung und Verfolgung von Kabeln und Rohren.
- Leica DT100 Leitungsortungsgerät,
- Leica DE100 Signalgeber,
- Alkalibatteriehalter für beide Geräte, Krokodilklemmenkabel und ein Erdspieß,
- Transporttasche.
Sind Sie bereit, dieses Produkt zu kaufen?
Warum sollten Sie sich für uns entscheiden?
- Über ein Jahrzehnt Erfahrung
- Professionelle Anwenderschulungen
- Wir arbeiten in der gesamten EU
- Professioneller After-Sales-Support
- Wir bieten Premium-Produkte an
DT100 + DE100 mit Batteriehaltern – aktive Versorgungsverfolgung
Dieses Kit kombiniert das Präzisions-Ortungsgerät DT100 mit dem Sender DE100 und dem Zubehör zum Anlegen eines Ortungssignals. Es werden Alkalibatteriehalter verwendet: 6 × AA im Empfänger und 8 × LR20 im Sender. Die Transporttasche hält die Instrumente und Anschlussleitungen für den Feldeinsatz zusammen.
Überprüfung der Versorgungseinrichtungen vor Erdarbeiten
Das System verfolgt Kabel, Metallrohre und Begleitdrähte, die an nichtmetallischen Versorgungsleitungen angebracht sind. Ein dedizierter Sender sendet ein erkennbares Signal an die ausgewählte Leitung und ergänzt so die passive Erkennung. Zu den typischen Aufgaben gehören die Vorbereitung von Ausgrabungen, die Verfolgung von Versorgungsanschlüssen und die Überprüfung von Infrastrukturaufzeichnungen anhand von Feldbeobachtungen.
Messwerte, die bei der Beurteilung des Verfolgungssignals helfen
Der DT100 bietet Peak-, Null- und Sweep-Modi. Sein Frequenzanalysator unterstützt die Auswahl geeigneter Einstellungen bei elektromagnetischen Störungen. Die Anzeige des DE100 zeigt elektrische Messwerte an, mit denen die Verbindung vor der Leitungsverfolgung beurteilt werden kann. Die mitgelieferten Anschlussleitungen mit Krokodilklemmen und der Erdspieß ermöglichen den direkten Anschluss. Der Signalgenerator unterstützt außerdem die induktive Einkopplung.
Alkaline Energie und zukünftige Erweiterung
Batteriehalter sind die hier gelieferte Stromversorgungsoption. Der DE100 liefert bis zu 5 W mit alkalischen Zellen; Bis 10 W ist ein optionales Li-Ion-Paket erforderlich. Akkus, Ladegeräte und eine Signalklemme sind in dieser Version nicht im Lieferumfang enthalten. Wählen Sie ein erweitertes Kit der DT100-Serie, wenn Sie dieses Zubehör von Anfang an benötigen.

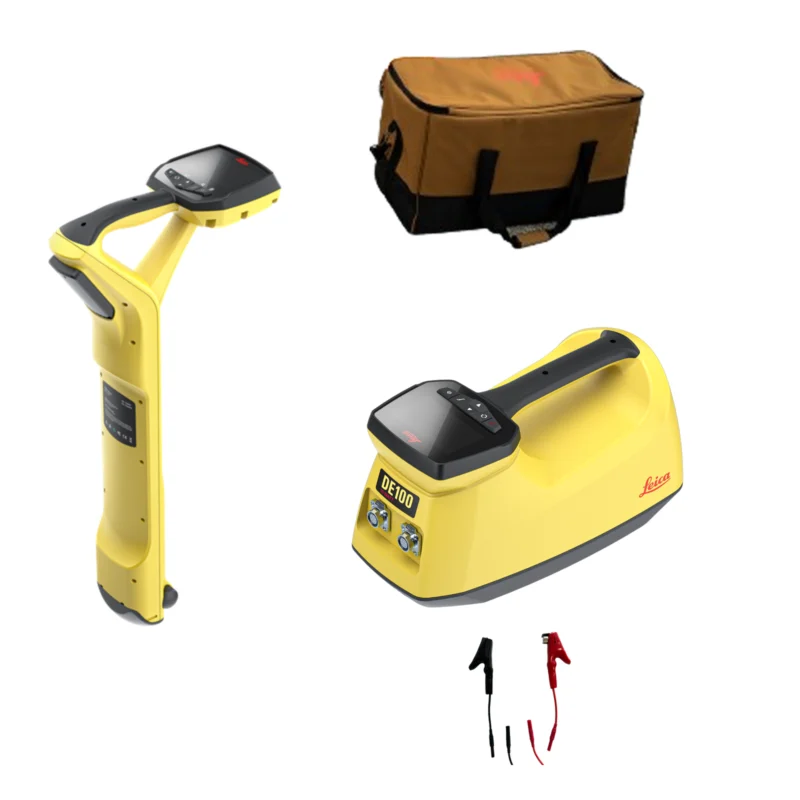

In diesem Kit enthaltene Ausrüstung
- Leica DT100 Locator – 1 Einheit
- Leica DE100 Sender – 1 Einheit
- Halter für 6 × AA-Zellen
- Halter für 8 × LR20-Zellen
- Kabel mit Krokodilklemmen für den direkten Anschluss
- Erdpfahl
- Transporttasche
DT100 – Locator-Spezifikationen
| Frequenzbereich | 50 Hz – 200 kHz |
|---|---|
| Dynamikbereich | 117 dB |
| Ortungsgenauigkeit | ±5% der Tiefe |
| Tiefenmessung: automatisch / per Knopfdruck | bis zu 6 m / bis zu 11 m, abhängig von Bedingungen und Signal |
| Tiefenmessgenauigkeit bis zu 3 m | ±5%: Leitungs-, Sonden- und Passivmodus |
| Empfängermodi | Single Peak-, Twin-, Null- und Sweep-Modi |
| Frequenzanalysator | Frequenzauswahl basierend auf Umgebungsstörungen |
| Locator-Konnektivität | Bluetooth Low Energy (BLE) |
| Im Kit enthaltene Stromversorgungsoptionen | Halter für 6 × AA-Zellen |
| Vom Hersteller angegebene Dauerbetriebszeit | bis zu 5 h mit AA-Alkalizellen |
| Geräte-Eindringschutz | IP65 |
| Betriebstemperatur | −20°C … +50°C |
| Geräteabmessungen (H × B × T) | 68 × 14,7 × 32,6 cm |
| Instrumentengewicht mit Batterien | 2,1 kg |
DE100 – Senderspezifikationen
| Frequenzbereich | 256 Hz – 200 kHz |
|---|---|
| Senderausgang mit dem Netzteil dieses Kits | bis 5 W mit LR20; über 45 kHz: bis 1 W |
| Maximaler Ausgangsstrom | bis 1 A; über 45 kHz: bis 0.5 A |
| Maximale Ausgangsspannung | 90 V RMS |
| DE100 Signalanwendungsmethoden | Direktanschluss, Induktion und Signalklemme (sofern im Lieferumfang enthalten) |
| Schaltkreisdiagnose | Watt, Strom, Spannung und Widerstand |
| Senderausgangsports | Zwei Anschlüsse: Verbindungsleitungen und Klemme |
| Im Kit enthaltene Stromversorgungsoptionen | Halter für 8 × LR20-Zellen |
| Vom Hersteller angegebene Dauerbetriebszeit | bis 10 h mit LR20-Alkalizellen |
| Signalklemme in diesem Angebot | Optional – nicht in diesem Kit enthalten |
| Geräte-Eindringschutz | IP65 |
| Betriebstemperatur | −20°C … +50°C |
| Geräteabmessungen (H × B × T) | 21 × 19,3 × 38,1 cm |
| Instrumentengewicht mit Batterien | 3,6 kg |
Grenzwerte und Betriebszeiten sind Herstellerangaben und hängen von Bedingungen und Einstellungen ab. Der maximale Tiefenmessbereich ist keine garantierte Ortungstiefe für jede Leitung.

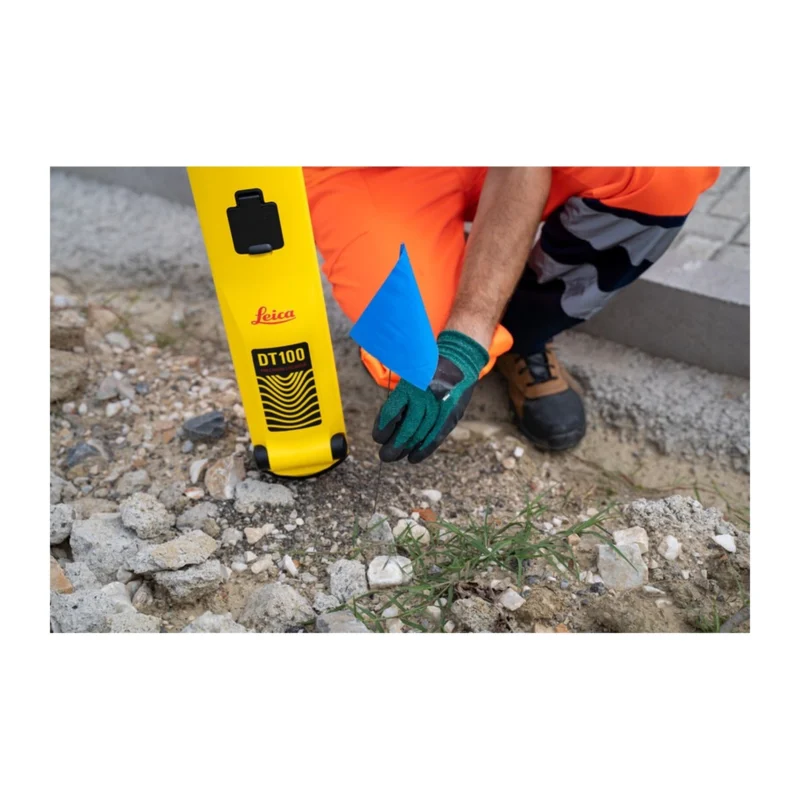

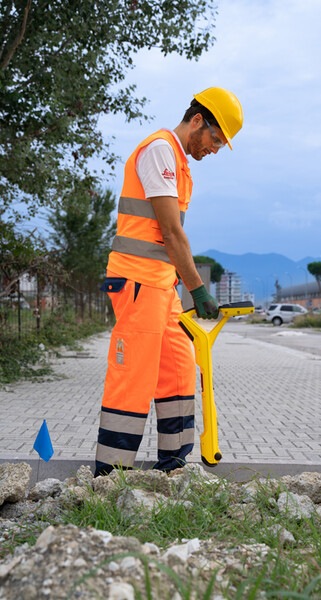

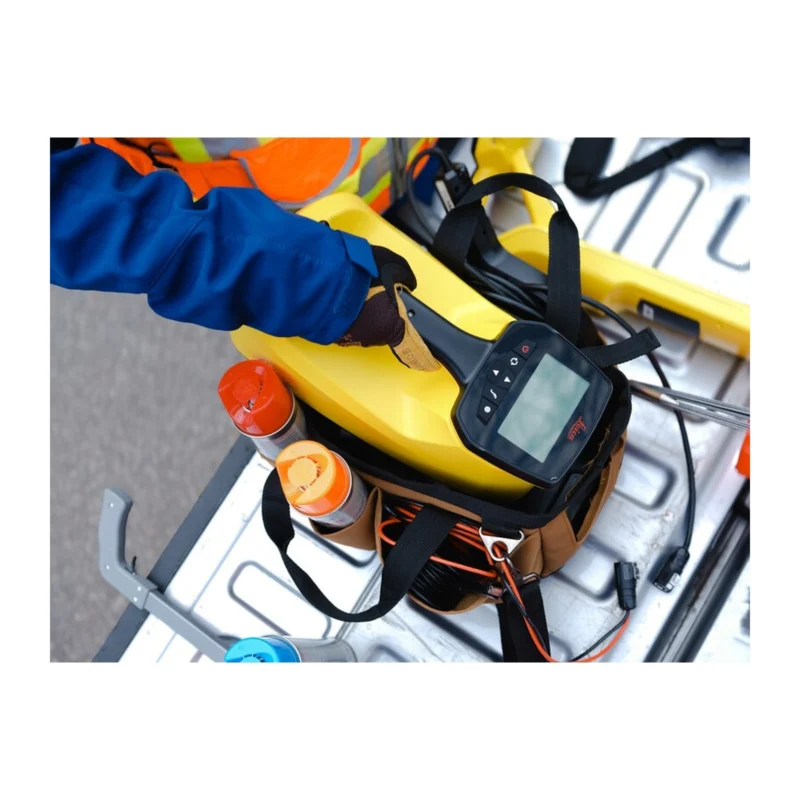

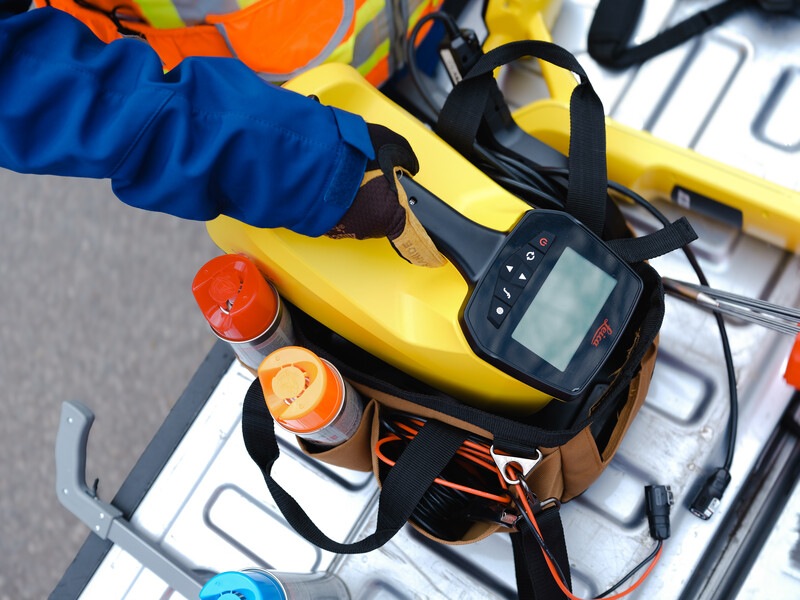

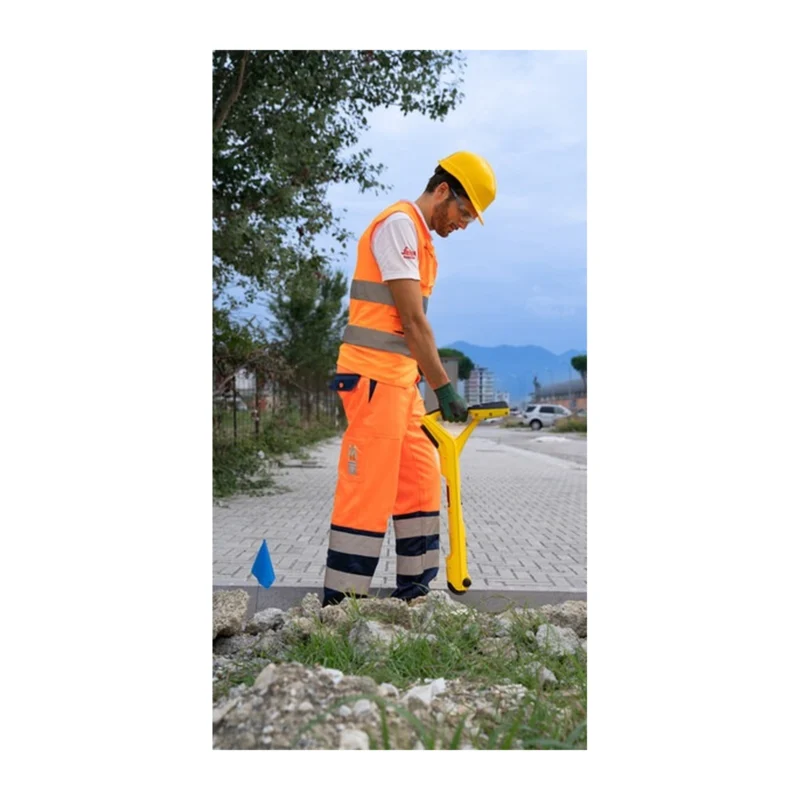

Die Instrumente im Feldeinsatz
Anwendungsfotos des Instruments. Eventuell im Feldeinsatz gezeigte Zusatzgeräte erweitern dieses Angebot nicht; Das mitgelieferte Kit ist oben aufgeführt.
Auswahl und Verwendung des Kits
Enthält dieses Kit wiederaufladbare Batterien und eine Klemme?
Nein. Diese Version enthält AA- und LR20-Halter, Kabel, einen Erdspieß und eine Tasche. Li-Ion-Akkus, Ladegeräte und eine Klemme sind in erweiterten Kits erhältlich.
Herstellerbroschüren, Spezifikationen und Handbücher
Die Dokumente decken das System und das verfügbare Zubehör ab. Die in diesem Angebot verkaufte Ausrüstung wird durch die obige Liste definiert. Jeder Link identifiziert die Dokumentsprache.
| Gewicht | 10 kg |
|---|---|
| Maße | 60 × 30 × 40 cm |
| Marke | Leica |
| Gerätetyp | Kabelsuchgerät |
| Modell | DT100 |
| Signalsender | DE100 |
| Sendeleistung | Bis zu 5 W mit Alkalibatterien; bis 10 W mit optionalem Li-Ion-Akku. |
| Maximale Rohrtiefe | 11 m (Tastenmessung); 6 m automatisch |
| Maximale Kabeltiefe | 6 m |
| Tiefengenauigkeit | 5 % |
| Anzeige | Farb-LCD |
| Netzteil | Im Lieferumfang enthaltene Alkalibatteriehalter: DT100 (6× AA), DE100 (8× LR20). |
| Betriebsarten | Induktiv, Direktverbindung, Funk |
| Zusätzliche Funktion | Frequenzanalysator |
| Gehäusematerial | Kunststoff |
| Einsatzbereich | Vermessung, Bauwesen |
