🔍Ortungsset für Kanalisation und Drainageleitungen
6 550 €Nettopreis: 5 325 €
Nettopreis: 5 325 €

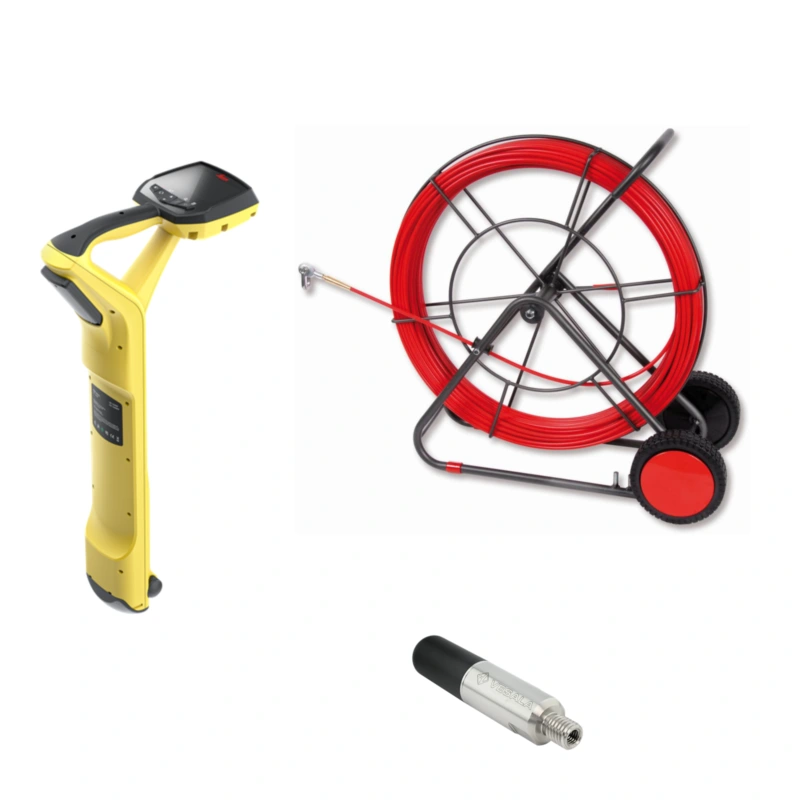

Leica DT100 mit einem AA-Batteriehalter, einer Mini-33 kHz-Sonde und einer 9 mm / 80 m Glasfaser-Schubstange auf einer Rolle. Ein komplettes Set zur Ortung einer Sonde in Abwasser- und Entwässerungsrohren.
Sind Sie bereit, dieses Produkt zu kaufen?
Warum sollten Sie sich für uns entscheiden?
- Über ein Jahrzehnt Erfahrung
- Professionelle Anwenderschulungen
- Wir arbeiten in der gesamten EU
- Professioneller After-Sales-Support
- Wir bieten Premium-Produkte an
Bestimmen Sie den Rohrverlauf und die Position, an der die Sonde stoppt
Das Kanal- und Entwässerungsset lokalisiert eine Sonde, die in ein zugängliches Rohr eingeführt wird. Der DT100 empfängt sein Signal, während eine Schubstange aus Glasfaser 9 mm / 80 m die Mini-Sonde entlang des Kanals bewegt. Dieser Ansatz eignet sich für Kunststoffrohre und andere nichtmetallische Leitungen, bei denen ein Sender nicht an die Rohrwand selbst angeschlossen werden kann.
Punktweise Verfolgung von der Oberfläche aus

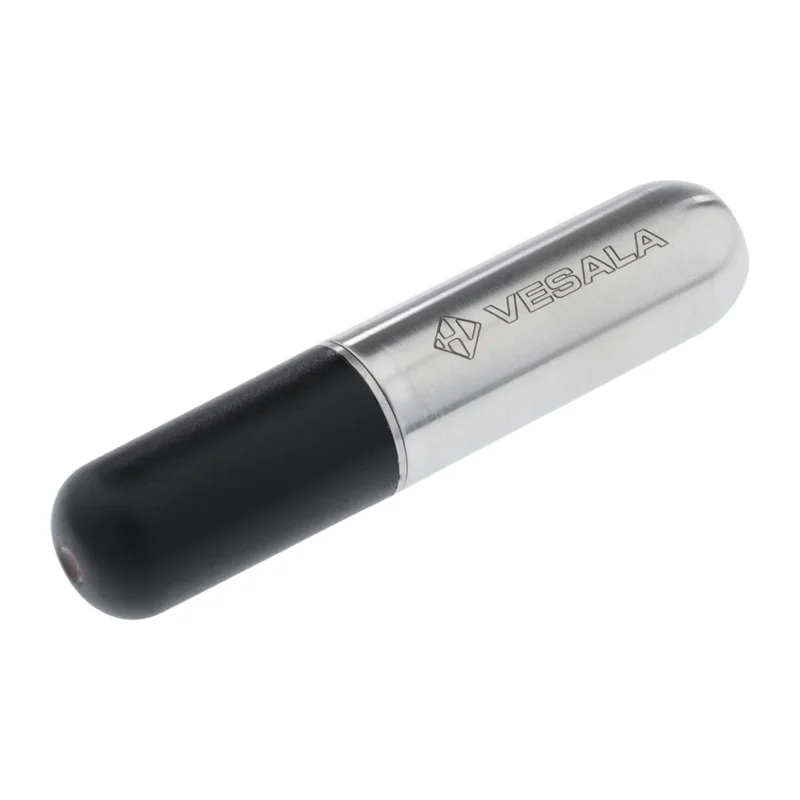

Die Sonde erzeugt ihr eigenes Signal im 33 kHz-Band. Der Bediener lokalisiert mit dem DT100 aufeinanderfolgende Positionen und markiert sie an der Oberfläche. Wenn die Sonde an einem Hindernis stoppt, können ihr Stopppunkt und die geschätzte Tiefe ermittelt werden. Hierbei handelt es sich eher um ein Ortungssystem als um eine Inspektionskamera: Es identifiziert die Position, kein Bild des Rohrinneren.
Eine 80 m-Schubstange auf Rolle – Einsetzen und Transportieren

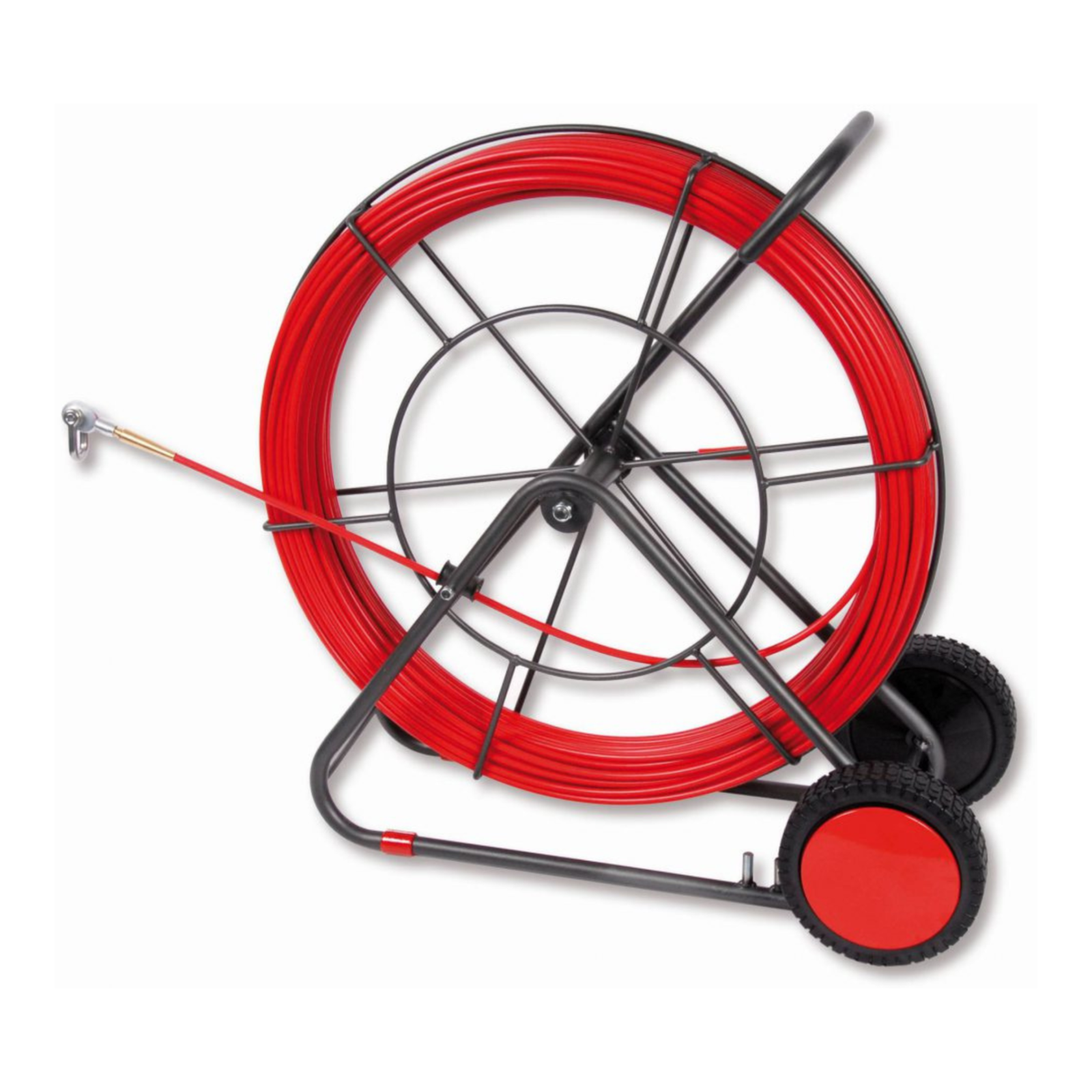

Der rote Glasfaserstab mit 9 mm Durchmesser befindet sich auf einer Haspel mit schwarzem Rahmen und verfügt über einen zur Mini-Sonde passenden Anschluss. Die Haspel erleichtert das Ab- und Aufrollen während der Arbeit. Die Angabe 80 m bezeichnet die Stablänge, nicht die Ortungstiefe. Ob Rohrbögen passiert werden können, hängt von Rohrdurchmesser und Geometrie ab; die Ortungsreichweite hängt vom Signal und den Standortbedingungen ab.
DT100 mit einem AA-Halter – kein Sender in diesem Kit
Das Verfolgungssignal kommt von der Sonde, daher wird DE100 für diese Methode nicht benötigt und nicht mitgeliefert. Der Empfänger verfügt über eine Halterung für 6 AA-Zellen. Li-Ion-Akkus, Ladegeräte und eine Signalklemme sind nicht im Lieferumfang enthalten. Dieses Kit ist auf Kanal- und Entwässerungsarbeiten sowie die Verfolgung zugänglicher Schutzkanäle ausgerichtet.
In diesem Kit enthaltene Ausrüstung
- Leica DT100 Locator – 1 Einheit
- AA-Batteriehalter für die Einheit DT100 – 1
- Mini-Sonde 33 kHz – Einheit 1
- 9 mm / 80 m Glasfaser-Schubstange auf einer Rolle mit Rahmen und Sondenendstück
DT100 – Locator-Spezifikationen
| Frequenzbereich | 50 Hz – 200 kHz |
|---|---|
| Dynamikbereich | 117 dB |
| Ortungsgenauigkeit | ±5% der Tiefe |
| Tiefenmessung: automatisch / per Knopfdruck | bis zu 6 m / bis zu 11 m, abhängig von Bedingungen und Signal |
| Tiefenmessgenauigkeit bis zu 3 m | ±5%: Leitungs-, Sonden- und Passivmodus |
| Empfängermodi | Single Peak-, Twin-, Null- und Sweep-Modi |
| Frequenzanalysator | Frequenzauswahl basierend auf Umgebungsstörungen |
| Locator-Konnektivität | Bluetooth Low Energy (BLE) |
| Im Kit enthaltene Stromversorgungsoptionen | Halter für 6 × AA-Zellen |
| Vom Hersteller angegebene Dauerbetriebszeit | bis zu 5 h mit AA-Alkalizellen |
| Geräte-Eindringschutz | IP65 |
| Betriebstemperatur | −20°C … +50°C |
| Geräteabmessungen (H × B × T) | 68 × 14,7 × 32,6 cm |
| Instrumentengewicht mit Batterien | 2,1 kg |
Spezifikationen für Sonde und Schubstange – Entwässerungsset
| Sonde im Kit | Mini 33 kHz |
|---|---|
| Sondensignalfrequenz | 33 kHz (32.768 kHz) |
| Durchmesser des Glasfaserstabs | 9 mm |
| Länge des Glasfaserstabs auf der Haspel | 80 m |
| Stab-zu-Sonde-Verbindung | Endstück passend für die Mini-Sonde |
| Stab- und Ständerfarben | Roter Stab, schwarzer Rahmen |
| Methode zur Rohrortung | Verfolgen aufeinanderfolgender Sondenpositionen von der Oberfläche aus |
Grenzwerte und Betriebszeiten sind Herstellerangaben und hängen von Bedingungen und Einstellungen ab. Der maximale Tiefenmessbereich ist keine garantierte Ortungstiefe für jede Leitung.

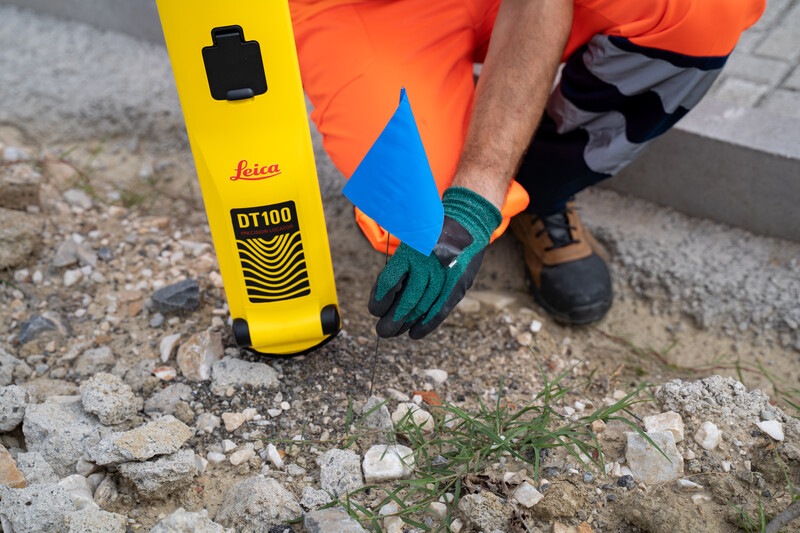

Die Instrumente im Feldeinsatz
Anwendungsfotos des Instruments. Eventuell im Feldeinsatz gezeigte Zusatzgeräte erweitern dieses Angebot nicht; Das mitgelieferte Kit ist oben aufgeführt.
Auswahl und Verwendung des Kits
Wird ein DE100-Sender benötigt?
Nicht zum Aufspüren der mitgelieferten Sonde: Sie erzeugt ein eigenes Signal, das vom DT100 im Sondenmodus empfangen wird. Ein Sender ist in diesem Kit nicht enthalten.
Bedeutet 80 m die Erkennungstiefe?
Nein. Gemeint ist die Länge des Stabs auf der Haspel. Ortungstiefe und -qualität hängen von den Bedingungen, dem Rohrmaterial und der Signalstärke der Sonde ab.
Herstellerbroschüren, Spezifikationen und Handbücher
Die Dokumente decken das System und das verfügbare Zubehör ab. Die in diesem Angebot verkaufte Ausrüstung wird durch die obige Liste definiert. Jeder Link identifiziert die Dokumentsprache.
