🔍IDS RIS Hi-Pave – Georadar für Straßen- und Flughafenfahrbahnen
Preis auf Anfrage
RIS Hi-Pave von IDS GeoRadar ist ein spezialisiertes Georadarsystem zur Beurteilung von Straßen- und Startbahnaufbauten. Luftgekoppelte Hornantennen erfassen Daten ohne Oberflächenkontakt in einer fahrzeugmontierten Konfiguration. Die Profile unterstützen die Analyse von Schichtverläufen, Schichtdicken und Veränderungen, die eine weiterführende Untersuchung erfordern. Antennen, Steuereinheiten, Positionierung und Software werden passend zur Aufgabe ausgewählt. Der Preis wird für die vereinbarte Ausstattung individuell angeboten.
Sind Sie bereit, dieses Produkt zu kaufen?
Warum sollten Sie sich für uns entscheiden?
- Über ein Jahrzehnt Erfahrung
- Professionelle Anwenderschulungen
- Wir arbeiten in der gesamten EU
- Professioneller After-Sales-Support
- Wir bieten Premium-Produkte an
IDS GeoRadar / Hexagon
Veränderungen im Fahrbahnaufbau entlang der Strecke erkennen
RIS Hi-Pave von IDS GeoRadar ist ein spezialisiertes Georadarsystem zur Beurteilung von Straßen- und Startbahnaufbauten. Luftgekoppelte Hornantennen erfassen Daten ohne Oberflächenkontakt in einer fahrzeugmontierten Konfiguration. Die Profile unterstützen die Analyse von Schichtverläufen, Schichtdicken und Veränderungen, die eine weiterführende Untersuchung erfordern. Antennen, Steuereinheiten, Positionierung und Software werden passend zur Aufgabe ausgewählt. Der Preis wird für die vereinbarte Ausstattung individuell angeboten.
Straßen und Flughäfen mit fortlaufenden Profilen untersuchen
Ein einzelner Bohrkern beschreibt eine bestimmte Stelle. Ein fortlaufendes Georadarprofil hilft zu beurteilen, wie sich der Schichtaufbau zwischen den Aufschlusspunkten verändert. RIS Hi-Pave verbindet diese Betrachtung mit einer fahrzeugmontierten Messkonfiguration, sodass längere Strecken geplant und Befunde entlang eines Abschnitts verglichen werden können.
Das System richtet sich an Messdienstleister, Straßenbaulabore, Infrastrukturbetreiber und Teams für Abnahme und Instandhaltung. Eine belastbare Georadaruntersuchung benötigt einen durchgängigen Ablauf: Antennenwahl, Vorbereitung der Messfahrt, Kalibrierung, Interpretation und verständliche Ergebnisdarstellung.
Straßen, Start- und Landebahnen sowie Rollwege
Eine Untersuchung kann Asphaltschichten, Trag- und Unterbauschichten sowie Stellen erfassen, an denen sich die Radarantwort von benachbarten Bereichen unterscheidet. Diese Hinweise helfen, die Diagnostik vor einer Sanierung, bei der Abnahme einer neuen Konstruktion oder im regelmäßigen Monitoring auszurichten.
An Flughäfen muss das Messprogramm den Fahrbahnaufbau und die Zugangsregelungen für die Betriebsflächen berücksichtigen.
- Schichtverlauf und Änderungen der Schichtdicke beurteilen.
- Ausgeführte Konstruktion mit Planunterlagen vergleichen.
- Abschnitte für punktuelle Überprüfungen auswählen.
Antennen passend zum Untersuchungsziel
Die Hornantennen HR1000 und HR2000 erfassen Daten ohne Oberflächenkontakt. Das Datenblatt nennt außerdem die Dipolantenne TR600 und die Zweifrequenzantenne Dual F 400-900. Die Frequenzwahl sollte sich nach Auflösung und Untersuchungsziel richten, nicht allein nach der Kanalzahl.

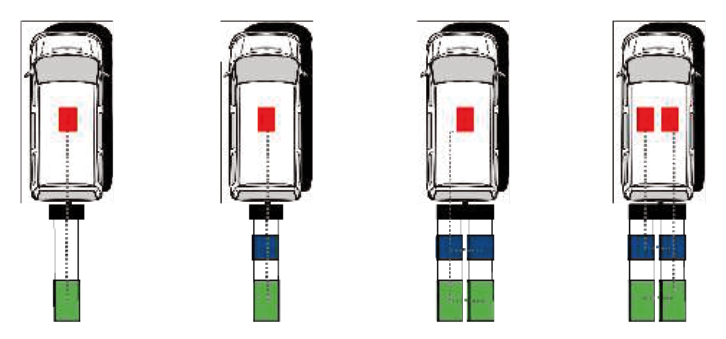

Das Herstellerdiagramm zeigt alternative Kombinationen aus Antennen und Steuereinheiten. Es ist keine Ausstattungsliste für ein einzelnes Paket. Bei der Angebotserstellung legen wir die benötigte Anordnung, Montagegeometrie und Fahrzeugintegration fest.
- HR1000: 1000 MHz; HR2000: 2000 MHz.
- TR600: 600 MHz; Dual F 400-900: 400/900 MHz.
- Bis zu sechs Kanäle gemäß der Datenblattkonfiguration.
Messfahrt, Positionierung und Aufnahmekontrolle
Jedes Profil muss seinem Messort zuverlässig zugeordnet werden können. RIS Hi-Pave sieht ein Messrad und/oder eine GPS-Schnittstelle vor; Herstellerunterlagen beschreiben NMEA-Positionierung. Wegerfassung, Empfänger und erforderliche Verbindungen werden bei der Konfiguration bestätigt.

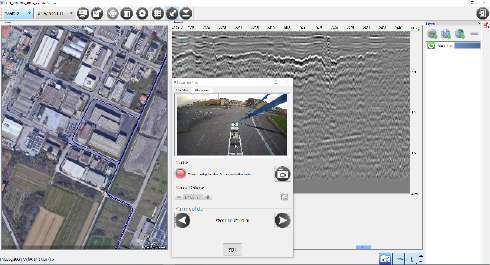

Eine optionale Kamera erlaubt die Zuordnung von Video- zu Radardaten. Der maximale Aufnahmeparameter von 250 km/h gilt bei 10 Scans/m und 512 Abtastwerten. Die tatsächliche Messgeschwindigkeit richtet sich nach Konfiguration, Messgeometrie, Verkehrsführung und Arbeitsbedingungen.
- Aufnahmeintervall entlang der Strecke festlegen.
- Zuordnung von Radargramm und Position kontrollieren.
- Kamera und Positionierungsausstattung gemäß Angebot.

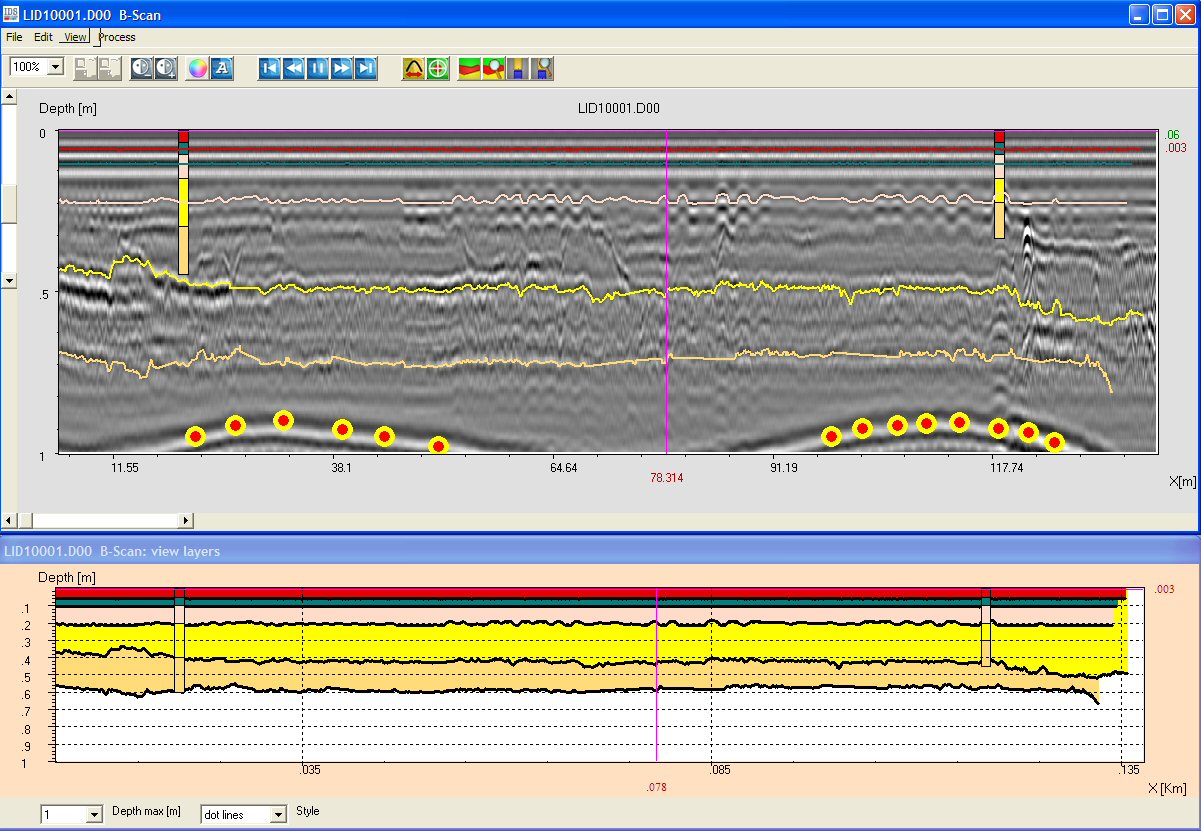

Schichtgrenzen mit GRED nachvollziehbar auswerten

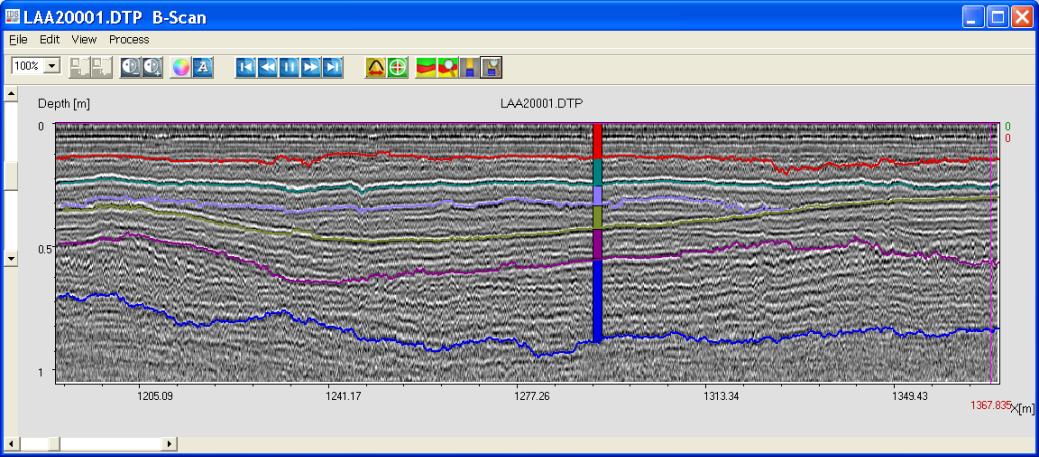

Die Interpretation beginnt mit der Datenqualität und der Identifizierung von Reflexionen, die sich entlang des Profils nachvollziehbar verfolgen lassen. Die im Herstellerdatenblatt genannten GRED 3D-Werkzeuge umfassen manuelle und automatische Schichtverfolgung, B-Scan- und C-Scan-Ansichten, Filter und 3D-Darstellung.
Automatische Verfolgung kann die Verarbeitung beschleunigen, benötigt aber Kontrolle bei Materialwechseln, Störungen oder schwachem Kontrast.
- Benachbarte Radargramme und interpretierte Schichten vergleichen.
- Verarbeitung auf Daten und Diagnosefrage abstimmen.
- Automatische Ergebnisse fachlich kontrollieren.

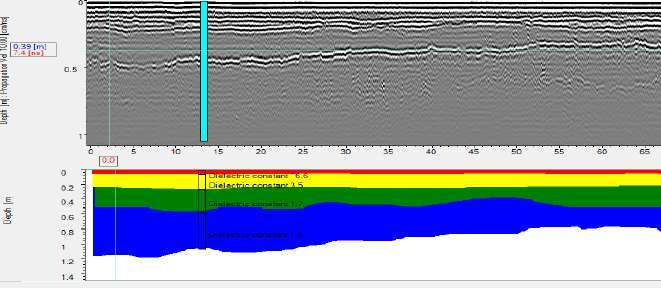

Schichtdicken anhand von Bohrkernen einordnen
Radar erfasst eine Wellenantwort. Die Umrechnung der Laufzeit in Tiefe erfordert deshalb ein geeignetes Modell der Ausbreitungsgeschwindigkeit. Bohrkerndaten helfen, interpretierte Grenzflächen dem tatsächlichen Fahrbahnaufbau zuzuordnen und Dickenschätzungen zu prüfen.
GRED 3D unterstützt die Eingabe von Kerndaten und die Schätzung der Ausbreitungsgeschwindigkeit. Beim Vergleich mit Planunterlagen sollten gut kalibrierte Bereiche von Stellen mit weiterem Untersuchungsbedarf unterschieden werden. So lassen sich Ergebnisse und Grenzen ihrer Aussagekraft gemeinsam vermitteln.
- Radargramme auf vorhandene Bohrkerndaten beziehen.
- Schichtänderungen zwischen Kontrollpunkten beurteilen.
- Weitere Untersuchungsstellen gezielt auswählen.
Anomalien, Feuchtigkeit und Unstetigkeiten im Aufbau
Änderungen im Grenzflächenverlauf, Reflexionscharakter oder in aufeinanderfolgenden Profilen können Bereiche mit Prüfbedarf anzeigen. IDS GeoRadar nennt die Untersuchung von Hohlräumen, Ablösungen und wassergesättigten Zonen als Anwendungsfelder.
Das Ergebnis sollte nicht auf eine automatische Schadenskennzeichnung reduziert werden. Die Interpretation wird mit Fahrbahnaufbau, Oberflächenzustand, Unterlagen und Kontrolldaten abgeglichen. Georadar hilft bei der Auswahl von Stellen und Umfang weiterer Prüfungen; die endgültige ingenieurtechnische Diagnose erfordert eine fachliche Beurteilung.
- Veränderungen im Zusammenhang des gesamten Abschnitts analysieren.
- Schichtprofil und Befundorte verknüpfen.
- Radarindikation und bestätigten Schaden unterscheiden.
Ergebnisse für Dokumentation und Maßnahmenplanung
Die Auswertung sollte Messstrecke, gewählte Interpretation und zu überprüfende Stellen deutlich zeigen. Das Herstellerdatenblatt nennt Export nach Excel, ASCII, HDF5, JPG und BMP. Datenübergabe und Lizenzumfang werden für die ausgewählte Konfiguration vereinbart.
Beschreiben Sie bei der Anfrage, ob Abnahme, Abschnittsvergleich, Schichtanalyse oder Sanierungsplanung im Vordergrund stehen. Damit können Ausstattung und Verarbeitung auf die Entscheidungen abgestimmt werden, die die Untersuchung unterstützen soll.
- Profile und Schichtübersichten mit Interpretationshinweisen.
- Klare Kennzeichnung weiterer Untersuchungsstellen.
- Vorab vereinbarter Umfang der Ausgangsdaten.
Technische Daten des RIS Hi-Pave
Werte gemäß Herstellerdatenblatt. Endgültige Konfiguration, Kompatibilität der Komponenten und Lieferumfang werden im individuellen Angebot bestätigt.
| Parameter | Wert |
|---|---|
| Datenlogger | Panasonic CF-19 oder Windows-PC mit Ethernet-LAN; aktueller Rechner nach Vereinbarung |
| Steuerung: Standardkonfiguration | 1 × DAD MCh Fast Wave |
| Steuerung: schnelle Konfiguration | 2 × DAD MCh Fast Wave + Synchronisationseinheit |
| Maximale Kanalzahl | Bis zu 6, gemäß Konfiguration im Herstellerdatenblatt |
| Luftgekoppelte Hornantennen | HR1000: 1000 MHz; HR2000: 2000 MHz |
| Weitere Antennen im Datenblatt | TR600: 600 MHz; Dual F 400-900: 400/900 MHz |
| Antennengewicht HR1000 oder HR2000 | 6,5 kg |
| Antennengewicht TR600 | 3 kg |
| Abmessungen Hornantenne (L × B × H) | 53 × 23 × 50 cm |
| Abmessungen Dipolantenne (L × B × H) | 20 × 26 × 20 cm |
| Weg- und Positionserfassung | Messrad und/oder GPS-Schnittstelle; NMEA |
| Maximale Aufnahmegeschwindigkeit | Bis zu 250 km/h bei 10 Scans/m und 512 Abtastwerten; konfigurationsabhängig |
| Schutzart laut Datenblatt | IP65 |
| Videoaufzeichnung | Synchronisierte Radar- und Videodaten; Kameraausstattung nach Vereinbarung |
| Verarbeitungssoftware im Herstellerdatenblatt | GRED 3D; Lizenzumfang nach Vereinbarung |
| Ausgewählte Auswertewerkzeuge | Manuelle/automatische Schichtverfolgung, Bohrkerndaten, Schätzung der Ausbreitungsgeschwindigkeit |
| Exportformate laut Datenblatt | Excel, ASCII, HDF5, JPG, BMP |
Konfiguration und Ausstattung individuell vereinbaren

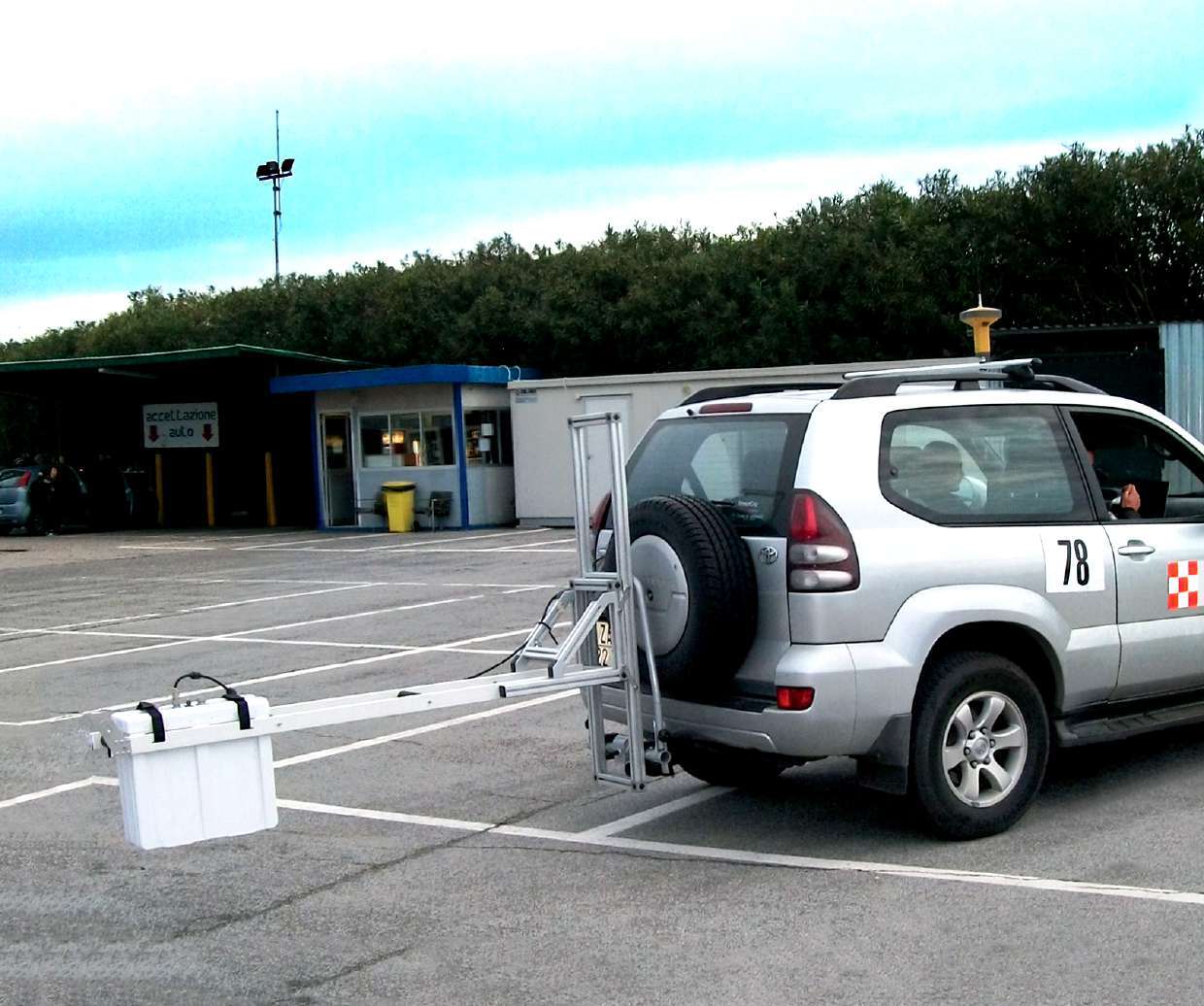

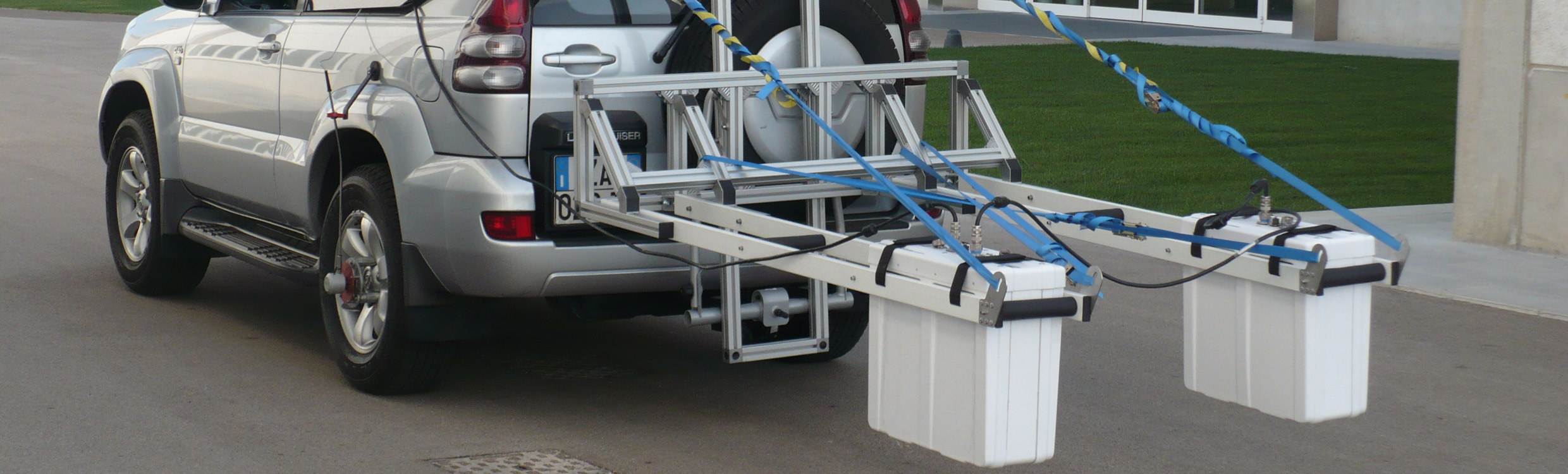

Das Angebot bezieht sich auf eine definierte Konfiguration. Antennen, Kanäle, Steuereinheiten, Halterung, Positionierung, Rechner und Lizenzen werden bestätigt. Die Fotos zeigen beispielhafte Herstelleranordnungen; das Fahrzeug und sämtliches abgebildetes Zubehör gehören nicht automatisch zum Lieferumfang.
- Antennenanordnung und Frequenzen entsprechend dem Untersuchungsziel.
- Eine oder zwei DAD MCh Fast Wave-Einheiten; Synchronisation in der schnellen Konfiguration.
- Fahrzeughalterung, Messrad, GPS, Kamera, Rechner und Lizenzen gemäß Angebot.

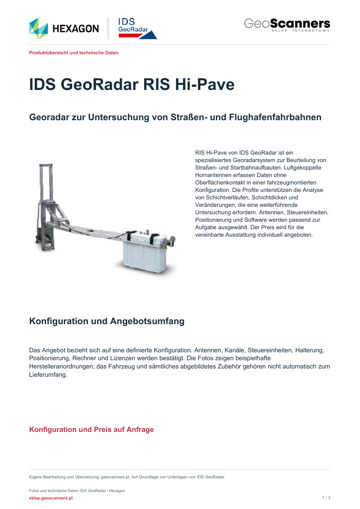

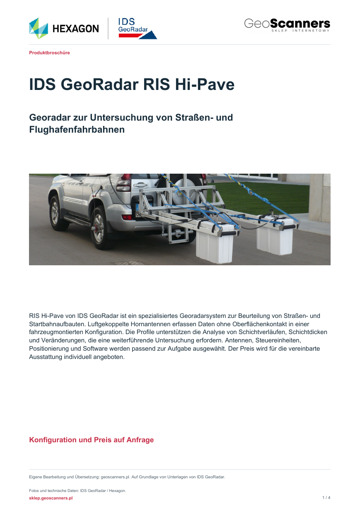

Broschüre und Datenblatt
Informieren Sie sich in den verfügbaren PDF-Dokumenten über Anwendungen, Antennenkonfigurationen und Systemparameter.
Fragen zum RIS Hi-Pave Fahrbahn-Georadar
Eignet sich das System für Flughafenfahrbahnen?
Ja. Der Hersteller nennt Start- und Landebahnuntersuchungen als Anwendung des RIS Hi-Pave. Konfiguration und Messplanung richten sich nach Fahrbahnart, Diagnoseziel und Zugangsbedingungen am Objekt.
Sind alle Antennen und das Fahrzeug enthalten?
Nein. RIS Hi-Pave wird auf die Aufgabe abgestimmt. Herstellerfotos und Diagramme zeigen unterschiedliche Möglichkeiten. Das individuelle Angebot definiert Antennen, Steuereinheiten, Halterungen, Software und weitere Ausstattung.
Sind 250 km/h eine empfohlene Messgeschwindigkeit?
Nein. Dies ist der maximale Aufnahmeparameter im Herstellerdatenblatt bei 10 Scans/m und 512 Abtastwerten, keine Fahrempfehlung. Die Messgeschwindigkeit hängt auch von Konfiguration, Datenqualität, Verkehrsführung und Arbeitsbedingungen ab.
Liefert Georadar Schichtdicken ohne Kalibrierung?
Die Umrechnung der Laufzeit in Schichtdicke benötigt ein geeignetes Materialmodell. Die Software unterstützt Geschwindigkeitsschätzung und Bohrkerneingabe. Kontrollpunkte helfen, die Interpretation zu prüfen und ihre Zuverlässigkeit einzuschätzen.
Welche Angaben werden für ein Angebot benötigt?
Beschreiben Sie Fahrbahn und Objekt, Untersuchungsziele, typische Streckenlängen, verfügbares Fahrzeug und gewünschte Ergebnisse. Ergänzen Sie gegebenenfalls Anforderungen an Antennen, GPS oder Software.
