Георадар IDS RIS Hi-Pave для діагностики доріг і аеродромів

Ціна за запитом

RIS Hi-Pave від IDS GeoRadar — спеціалізована георадарна система для оцінювання покриття доріг і злітно-посадкових смуг. Рупорні антени працюють без контакту з поверхнею у конфігурації, встановленій на транспортному засобі. Отримані профілі допомагають аналізувати будову й товщину шарів та знаходити зміни, що потребують подальшої діагностики. Антени, блоки керування, позиціонування й програмне забезпечення добираємо під завдання. Ціну визначаємо індивідуально для погодженої комплектації.

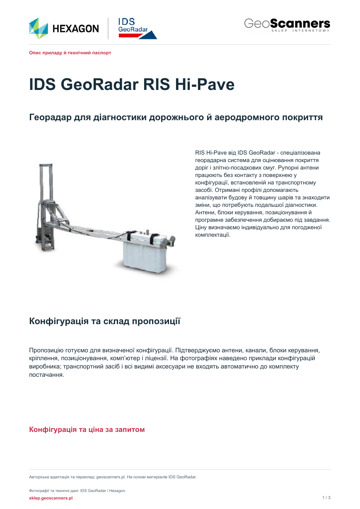

Брошура й технічний паспорт

Бажаєте придбати цей товар?

Запросити цінову пропозицію

Чому обирають нас?
  • Більше десяти років досвіду
  • Професійне навчання
  • Ми працюємо по всій території ЄС
  • Професійна підтримка після продажу
  • Ми пропонуємо продукти преміум-класу

IDS GeoRadar / Hexagon

Побачте, як змінюється покриття вздовж маршруту

RIS Hi-Pave від IDS GeoRadar — спеціалізована георадарна система для оцінювання покриття доріг і злітно-посадкових смуг. Рупорні антени працюють без контакту з поверхнею у конфігурації, встановленій на транспортному засобі. Отримані профілі допомагають аналізувати будову й товщину шарів та знаходити зміни, що потребують подальшої діагностики. Антени, блоки керування, позиціонування й програмне забезпечення добираємо під завдання. Ціну визначаємо індивідуально для погодженої комплектації.

Приклад конфігурації RIS Hi-Pave з двома антенами на транспорті. Матеріал IDS GeoRadar.
Приклад конфігурації RIS Hi-Pave з двома антенами на транспорті. Матеріал IDS GeoRadar.

Діагностика доріг і аеродромів за безперервним профілем

Окремий керн характеризує конкретне місце. Безперервний георадарний профіль допомагає оцінити, як змінюється будова шарів між точками дослідження. RIS Hi-Pave поєднує такий підхід із конфігурацією для вимірювань із транспортного засобу, що дає змогу планувати довші маршрути та порівнювати спостереження вздовж ділянки.

Система призначена для діагностичних компаній, дорожніх лабораторій, управителів інфраструктури й команд, які виконують приймання та утримання покриття. Якісне георадарне дослідження потребує узгодженого процесу: вибору антени, підготовки маршруту, калібрування, інтерпретації та зрозумілого подання результатів.

Дороги, злітно-посадкові та руліжні доріжки

Дослідження може охоплювати асфальтобетонні шари, основу й підстильні шари, а також місця, де радарний відгук відрізняється від сусідніх ділянок. Це допомагає спрямувати діагностику перед ремонтом, під час приймання нової конструкції або в межах періодичного моніторингу.

На аеродромі програму досліджень потрібно узгодити з конструкцією покриття й порядком доступу до маневрової площі.

  • Оцінка безперервності й змін товщини шарів.
  • Порівняння виконаної конструкції з проєктною документацією.
  • Визначення ділянок для точкової перевірки.
Рупорна антена RIS Hi-Pave і позиціонування на вимірювальному транспорті. Матеріал IDS GeoRadar.
Рупорна антена RIS Hi-Pave і позиціонування на вимірювальному транспорті. Матеріал IDS GeoRadar.

Антени відповідно до мети дослідження

Рупорні антени HR1000 і HR2000 реєструють дані без контакту з поверхнею. Технічний паспорт також містить дипольну антену TR600 і двочастотну Dual F 400-900. Частоту слід добирати за потрібною роздільною здатністю й метою дослідження, а не лише за кількістю каналів.

Схема виробника показує альтернативні поєднання антен і блоків керування. Це не перелік обладнання одного комплекту. Під час розрахунку вартості визначаємо потрібний масив, геометрію кріплення та інтеграцію з транспортним засобом.

  • HR1000: 1000 МГц; HR2000: 2000 МГц.
  • TR600: 600 МГц; Dual F 400-900: 400/900 МГц.
  • До шести каналів у конфігурації технічного паспорта.
Приклади альтернативних конфігурацій антен і блоків RIS Hi-Pave. Матеріал IDS GeoRadar.
Приклади альтернативних конфігурацій антен і блоків RIS Hi-Pave. Матеріал IDS GeoRadar.

Маршрут, координати й контроль знімання

Профіль має бути надійно прив’язаний до місця вимірювання. RIS Hi-Pave передбачає вимірювальне колесо та/або інтерфейс GPS, а матеріали виробника описують позиціонування NMEA. Реєстрацію відстані, приймач і потрібні з’єднання підтверджуємо під час конфігурування.

Додаткова камера дає змогу зіставляти відео з радарними даними. Максимальний параметр знімання 250 км/год зазначено для 10 сканів/м і 512 відліків. Фактичну швидкість добирають відповідно до конфігурації, геометрії дослідження, організації руху й умов роботи.

  • Узгодження інтервалу реєстрації вздовж маршруту.
  • Перевірка прив’язки радарограми до координат.
  • Камера та обладнання позиціонування за погодженою пропозицією.
Приклад перегляду знімання: маршрут, радарограма й додаткова камера. Матеріал IDS GeoRadar.
Приклад перегляду знімання: маршрут, радарограма й додаткова камера. Матеріал IDS GeoRadar.

Чіткі межі шарів у програмі GRED

Інтерпретація починається з якості даних і визначення відбиттів, які можна послідовно простежити вздовж профілю. Засоби GRED 3D за технічним паспортом виробника охоплюють ручне й автоматичне відстеження шарів, перегляди B-scan і C-scan, фільтри та тривимірне подання.

Автоматичне відстеження прискорює обробку, але потребує перевірки там, де змінюється матеріал, діють завади або слабкий контраст.

  • Порівняння сусідніх радарограм і визначених меж шарів.
  • Добір обробки відповідно до даних і діагностичного завдання.
  • Перевірка автоматичних результатів інтерпретатором.
Приклад відстеження меж шарів у програмі GRED. Матеріал IDS GeoRadar.
Приклад відстеження меж шарів у програмі GRED. Матеріал IDS GeoRadar.

Товщина шарів з урахуванням кернів

Георадар реєструє хвильовий відгук, тому перетворення часу на глибину потребує відповідної моделі швидкості поширення. Інформація з кернів допомагає пов’язати визначені межі з реальною конструкцією покриття й перевірити оцінку товщини.

GRED 3D підтримує введення даних кернів і оцінювання швидкості поширення. Порівнюючи результати з проєктом, варто розрізняти добре відкалібровані ділянки й місця, які потребують додаткового дослідження. Так можна подати результати разом із межами достовірності інтерпретації.

  • Прив’язка радарограми до наявних даних кернів.
  • Оцінка зміни шарів між контрольними точками.
  • Вибір місць для додаткової діагностики.
Приклад прив’язки георадарного профілю до інформації про керн. Матеріал IDS GeoRadar.
Приклад прив’язки георадарного профілю до інформації про керн. Матеріал IDS GeoRadar.

Аномалії, волога й несуцільності конструкції

Зміна межі, характеру відбиття чи відгуку на послідовних профілях може вказувати на місце, що потребує уваги. У матеріалах IDS GeoRadar серед застосувань названо оцінку порожнин, розшарувань і водонасичених зон.

Результат не слід зводити до автоматичної позначки дефекту. Інтерпретацію зіставляють із будовою покриття, станом поверхні, документацією та контрольними даними. Георадар допомагає обрати місця й обсяг подальших перевірок, а остаточний інженерний висновок потребує оцінки фахівця.

  • Аналіз змін у контексті всієї ділянки.
  • Прив’язка профілю шарів до місць спостереження.
  • Розрізнення радарної ознаки та підтвердженого дефекту.
Радарограма й опрацьований профіль шарів покриття у програмі GRED. Матеріал IDS GeoRadar.
Радарограма й опрацьований профіль шарів покриття у програмі GRED. Матеріал IDS GeoRadar.

Результати для документації й планування робіт

Матеріали дослідження мають зрозуміло показувати маршрут, прийняту інтерпретацію та місця для перевірки. Технічний паспорт виробника зазначає експорт у Excel, ASCII, HDF5, JPG і BMP. Формат передавання даних та обсяг ліцензій узгоджуємо для обраної конфігурації.

У запиті варто вказати пріоритет: приймання, порівняння ділянок, аналіз шарів або планування ремонту. Це допоможе добрати обладнання й обробку відповідно до рішень, які потрібно прийняти на основі дослідження.

  • Профілі й відомості шарів з описом інтерпретації.
  • Чітке позначення місць подальшого дослідження.
  • Узгоджений обсяг вихідних даних.

Технічні характеристики RIS Hi-Pave

Параметри наведено за технічним паспортом виробника. Остаточну конфігурацію, сумісність компонентів і комплектацію підтверджуємо в індивідуальній пропозиції.

ПараметрЗначення
Реєстратор данихPanasonic CF-19 або ПК Windows з Ethernet LAN; актуальний комп’ютер узгоджується
Керування: стандартна конфігурація1 × DAD MCh Fast Wave
Керування: швидка конфігурація2 × DAD MCh Fast Wave + блок синхронізації
Максимальна кількість каналівДо 6, для конфігурації в технічному паспорті виробника
Рупорні антени без контакту з поверхнеюHR1000: 1000 MHz; HR2000: 2000 MHz
Інші антени в технічному паспортіTR600: 600 MHz; Dual F 400-900: 400/900 MHz
Маса антени HR1000 або HR20006,5 кг
Маса антени TR6003 кг
Габарити рупорної антени (Д × Ш × В)53 × 23 × 50 см
Габарити дипольної антени (Д × Ш × В)20 × 26 × 20 см
Реєстрація відстані та координатВимірювальне колесо та/або інтерфейс GPS; NMEA
Максимальна швидкість зніманняДо 250 км/год за 10 сканів/м і 512 відліків; залежить від конфігурації
Ступінь захисту за технічним паспортомIP65
ВідеозаписСинхронізація радарних і відеоданих; оснащення камерою узгоджується
Обробка даних у технічному паспорті виробникаGRED 3D; обсяг ліцензії узгоджується
Вибрані засоби інтерпретаціїРучне/автоматичне відстеження шарів, дані кернів, оцінювання швидкості поширення
Формати експорту за технічним паспортомExcel, ASCII, HDF5, JPG, BMP

Конфігурація й оснащення узгоджуються індивідуально

Пропозицію готуємо для визначеної конфігурації. Підтверджуємо антени, канали, блоки керування, кріплення, позиціонування, комп’ютер і ліцензії. На фотографіях наведено приклади конфігурацій виробника; транспортний засіб і всі видимі аксесуари не входять автоматично до комплекту постачання.

  • Розташування й частоти антен відповідно до завдання.
  • Один або два блоки DAD MCh Fast Wave; синхронізація у швидкій конфігурації.
  • Кріплення на транспорті, колесо, GPS, камера, комп’ютер і ліцензії за пропозицією.

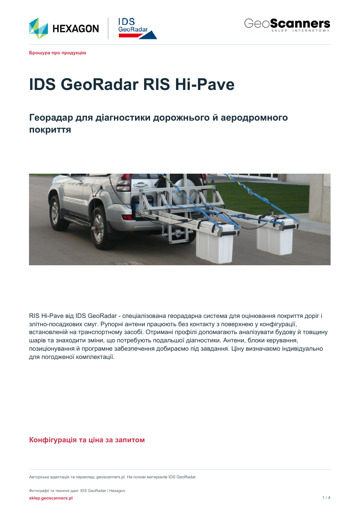

Брошура й технічний паспорт

Дізнайтеся про застосування, конфігурації антен і параметри системи в документах для завантаження.

Запитання про дорожній георадар RIS Hi-Pave

Чи підходить система для аеродромного покриття?

Так. Виробник зазначає оцінку злітно-посадкових смуг як застосування RIS Hi-Pave. Конфігурацію та програму дослідження добирають за типом покриття, діагностичним завданням і умовами доступу до об’єкта.

Чи входять до комплекту всі антени й автомобіль?

Ні. RIS Hi-Pave конфігурують під завдання. Фотографії та схеми виробника показують різні можливості. В індивідуальній пропозиції визначаємо точні антени, контролери, кріплення, програмне забезпечення й інше оснащення.

Чи означає 250 км/год рекомендовану швидкість дослідження?

Ні. Це максимальний параметр знімання з технічного паспорта, зазначений для 10 сканів/м і 512 відліків. Він не є рекомендацією швидкості руху. Темп залежить також від конфігурації, якості даних, організації руху й умов роботи.

Чи визначає георадар товщину без калібрування?

Перетворення часу поширення на товщину потребує відповідної моделі матеріалу. Програма підтримує оцінювання швидкості й введення даних кернів. Контрольні точки допомагають перевірити інтерпретацію та оцінити її достовірність.

Які дані потрібні для розрахунку вартості?

Опишіть покриття й об’єкт, мету дослідження, типову довжину маршрутів, доступний транспорт і потрібні результати. Додайте вимоги до антен, GPS або програмного забезпечення, якщо вони є.
